Texas Instruments Convertisseurs Buck de tension synchrones LMR336x0AP-Q1

Les convertisseurs de tension synchrones par palier LMR336x0AP-Q1 de Texas Instruments offrent un excellent rendement pour les applications difficiles. Les convertisseurs pilotent jusqu'à 2 A ou 3 A de courant de charge à partir d'une entrée jusqu'à 36 V. Le LMR336x0AP-Q1 dispose d'un haut rendement à faible charge et d'une précision de sortie dans une minuscule taille de solution de 3 mm × 2 mm.

L'indicateur de bonne qualité et les fonctionnalités d'activation de précision permettent des solutions flexibles et faciles à utiliser dans diverses applications. Les convertisseurs de tension LMR336x0AP-Q1 de TI retiennent automatiquement la fréquence à faible charge pour améliorer le rendement. Les caractéristiques de protection comprennent l’arrêt thermique, le verrouillage de la sous-tension d’entrée, la limite de courant cycle par cycle et la protection contre les court-circuits à hoquet.

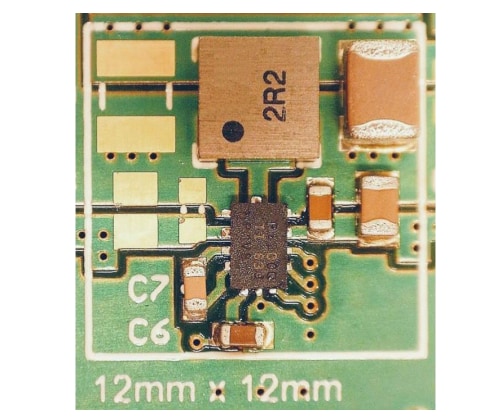

L'intégration du dispositif élimine la plupart des composants externes et fournit un brochage conçu pour un agencement PCB simple. Le LMR336x0AP-Q1 est proposé en boîtier VQFN nouvelle génération 12 broches de 3 mm × 2 mm avec des flancs mouillables.

Caractéristiques

Qualifié AEC-Q100 pour les applications automobiles de –40 °C à +125 °C, classe de température 1 T_A
Documentation fonctionnelle compatible avec la sécurité disponible pour aider à la conception de systèmes de sécurité fonctionnels
Configuré pour les applications automobiles robustes
- Plage de tension d'entrée de 3,8 V à 36 V
- Plage de tension de sortie de 1 V à 24 V
- Courant de sortie 2 A, 3 A
- MOSFET d'alimentation R_DS-ON 75 mΩ/50 mΩ
- Contrôle du mode courant de crête
- Temps de marche minimal court de 68 ns
- Fréquence 400 kHz, 2,1 MHz
- Réseau de compensation intégré

Faible bruit de commutation et EMI
- Boîtier HotRod™
- Voies de courant d'entrée parallèles
Conversion de puissance élevée à toutes les charges
- Rendement maximal > 95 %
- Faible courant de repos à l'arrêt de 5 µA
- Faible courant de repos de fonctionnement de 25 µA
Créer une conception personnalisée à l'aide du LMR336x0APQ1 avec le WEBENCH® Power Designer
