Texas Instruments Module d'évaluation LMR36503MSCEEVM
Le Module d’évaluation LMR36503MSCEEVM de Texas Instruments est conçu pour démontrer rapidement et facilement le régulateur LMR36503E-Q1. Le LMR36503E-Q1 est un régulateur abaisseur (buck) de 0,3 A CC-CC 65 V à redressement synchrone qui atteint un haut rendement de conversion dans un encombrement réduit.
Le Module d’évaluation LMR36503MSCEEVM de TI fonctionne sur une large plage de tensions d’entrée de 5,5 à 65 V pour fournir une sortie régulée à 5 V jusqu’à une charge de 0,3 A à une fréquence de commutation de 2,2 MHz. Le LMR36503MSCEEVM adopte une précision de régulation de tension de sortie supérieure à 1,5 % à pleine charge et est réglable à l'aide d'un diviseur de résistance externe.
Caractéristiques
- Plage de tensions d’entrée de 5,5 à 65 V
- Tension de sortie 12 V
- Courant de charge de 0 à 0,3 A
- Fréquence de commutation 2,2 MHz
- Tension de sortie réglable
- Capacité de synchronisation externe
- Capacité interne d'étalement spectral
- Modulation fréquentielle d’impulsion sélectionnable ou modulation de largeur d’impulsion forcée à faible charge
- Adopte un fonctionnement jusqu’à 150 °C thermique ambiante
- Adopte d’autres variantes du CI par remplacement de certains composants
Applications
- Systèmes d'aide à la conduite (ADAS)
- Éclairage et électronique de la carrosserie
- Infodivertissement et groupe
Contenu du kit
- Module d’évaluation LMR36503E-Q1 (LMR36503MSCEEVM) comprenant le LMR36503MSCERPERQ1
- À lire : clause de non-responsabilité de l'EVM
Produits associés
Texas Instruments Convertisseurs Buck 65 V 0,3 A LMR36503/LMR36503-Q1
Petit convertisseur CC/CC abaisseur synchrone 65 V 0,3 A dans un boîtier HotRod™ de 2 mm x 2 mm.
Texas Instruments Convertisseurs abaisseurs CC-CC LMR36503E-Q1
Supporte des transitoires de tension d'entrée jusqu'à 70 V et offre une excellente performance EMI.

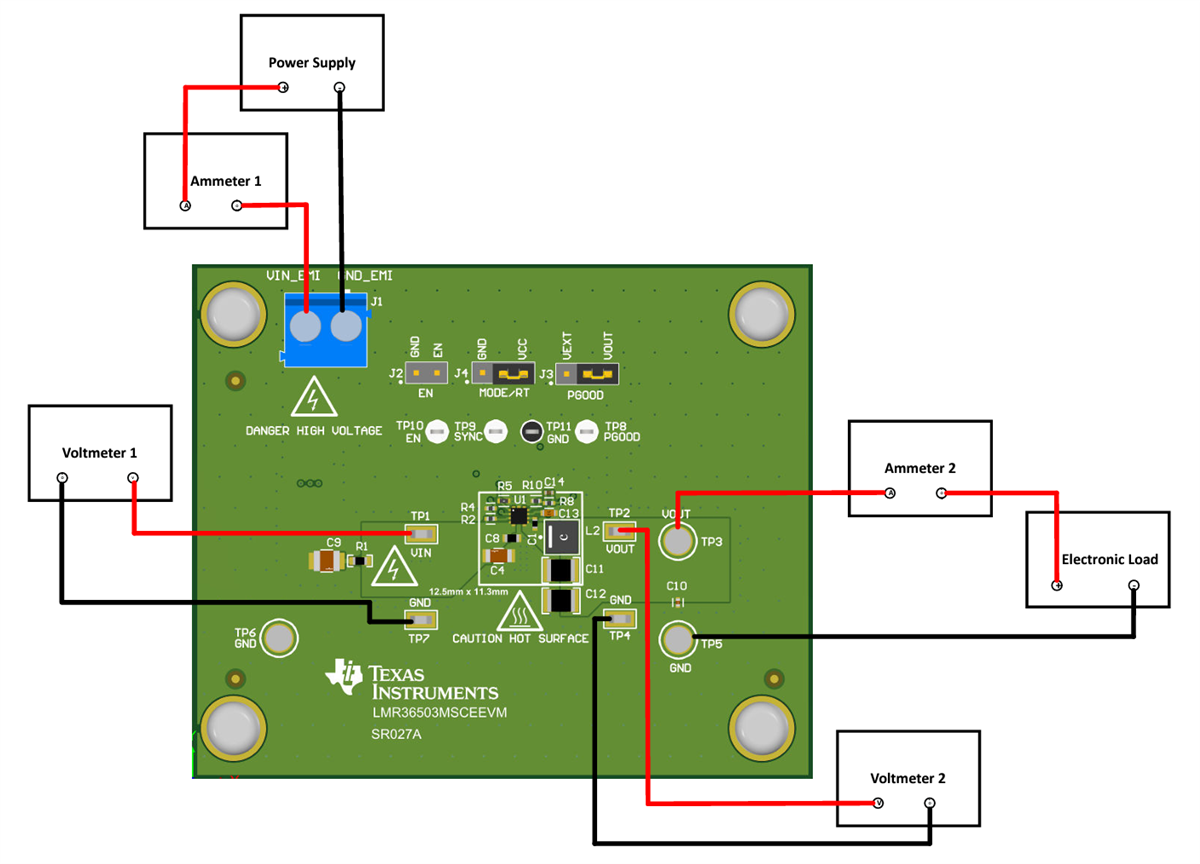

Connexions de carte
Topologie
