Texas Instruments Module d'évaluation (EVM) du convertisseur LMR54410EVM
Le module d'évaluation (EVM) du convertisseur LMR54410EVM de Texas Instruments est un circuit entièrement assemblé et testé pour évaluer le convertisseur Buck LMR54410. La carte dispose d'un connecteur cavalier pour activer la broche et peut fournir un dispositif élévateur à VIN ou une activation externe de haut niveau. Le LMR54410EVM de Texas Instruments est réglé comme un 3,3 V-Vout. La carte dispose également de bornes d'injection de signal CA pour les mesures en boucle.
Caractéristiques
- Plage de tension d'entrée de 4 V à 36 V
- Sortie 3,3 V précise
- Courant de sortie jusqu’à 1 A
- Fréquence de commutation de 1 100 kHz
- Protection contre les courts-circuits en mode hoquet
- Compensation interne

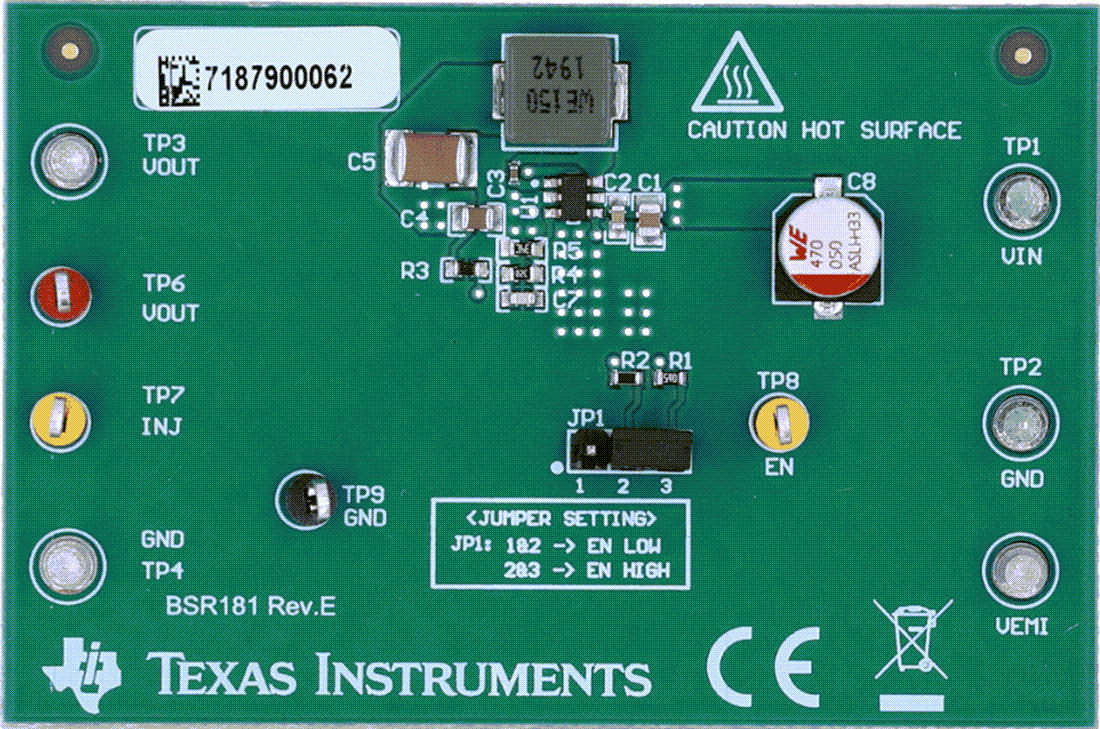

Agencement de la carte
Produits associés
Texas Instruments Convertisseur de puissance LMR544xx SIMPLE SWITCHER®
Un convertisseur Buck synchrone large VIN, facile à utiliser, capable de piloter un courant de charge jusqu'à 1 A et 0,6 A.
Publié le: 2022-04-07
| Mis à jour le: 2022-04-21
