Texas Instruments Pilote LED à courant élevé LP5868T
Le pilote LED à courant élevé LP5868T de Texas Instruments intègre 18 puits de courant continu avec N (N = 6/8/11) MOSFET de commutation pour prendre en charge N × 18 points LED ou N × 6 LED RVB. Le LP5868T intègre huit MOSFET pour un maximum de 144 points LED ou 48 LED RVB.
Le LP5868T prend en charge à la fois les méthodes de graduation analogique et MLI. Pour la gradation analogique, chaque point LED peut être ajusté en 256 pas. Les générateurs PWM configurables 8 ou 16 bits intégrés permettent un contrôle de gradation fluide et sans bruit pour la gradation PWM. Chaque point LED peut également être cartographié arbitrairement en PWM de groupe 8 bits pour obtenir un contrôle de gradation ensemble.
Le dispositif LP5868T met en œuvre une SRAM totalement adressable pour minimiser le trafic de données. Le circuit de suppression des images fantômes est intégré pour éliminer les images fantômes vers le haut et vers le bas. Le LP5868T de Texas Instruments prend également en charge les fonctions de détection de LED ouvertes et de court-circuit. Les deux SPI de 1 MHz (maximum) I2C et de 12 MHz (maximum) sont disponibles dans LP5868T.
Caractéristiques
- Topologie de matrice LED
- Six dissipateurs à courant continu avec sept commutateurs de lecture pour 42 points LED
- Configurable pour 1 à 7 commutateur(s) de lecture
- Plage de tension d'exploitation
- Plage VCC/V LED : 2,7 V à 5,5 V
- Broches logiques compatibles avec 1,8 V, 3,3 V et 5 V
- 18 puits de courant continu avec une grande précision
- 100 mA par dissipateur de courant lorsque VCC ≥ 3,3 V
- Erreur de dispositif à dispositif l±5 %
- Erreur de canal à canal de ±5 %
- Décalage de phase pour une alimentation transitoire équilibrée
- Consommation d'énergie ultra-faible
- Mode arrêt : ICC ≤ 1 µA lorsque EN = Bas
- Mode veille : ICC ≤ 10 µA lorsque EN = Haut et CHIP_EN = 0 (données conservées)
- Mode actif : ICC = 5 mA (standard) lorsque le courant des canaux = 12,5 mA
- SRAM adressable complète pour minimiser le trafic de données
- Détection de court-circuit/ouverture de LED individuelles
- Options de gradation flexibles
- Contrôle MARCHE/ARRÊT individuel pour chaque point LED
- Gradation analogique (contrôle du gain de courant)
- Paramètre de courant maximum (MC) 7 étapes global pour tous les points LED
- Trois groupes de paramètres de courant de couleur (CC) 7 bits pour le rouge, le vert et le bleu
- Réglage individuel du courant de point (CC) 8 bits pour chaque point LED
- Gradation PWM avec fréquence sans bruit audible
- Gradation PWM globale 8 bits pour tous les points LED
- Trois groupes programmables de gradation PWM 8 bits pour la cartographie arbitraire de points LED
- Gradation PWM individuelle 8 bits ou 16 bits pour chaque point LED
- Suppression des images fantômes et compensation de faible luminosité
- Options d'interface
- Interface I2C de 1 MHz (max.) quand IFS = Bas
- Interface SPI 12 MHz (max.) quand IFS = Haut
Applications
- Animation et indication LED pour
- Principaux appareils électroménagers intelligents
- Rétroéclairage de clavier RVB global
- Rétro-éclairage du pavé numérique extérieur
- Module IR pour vidéosurveillance et caméra IP
- Diode laser dans un module optique

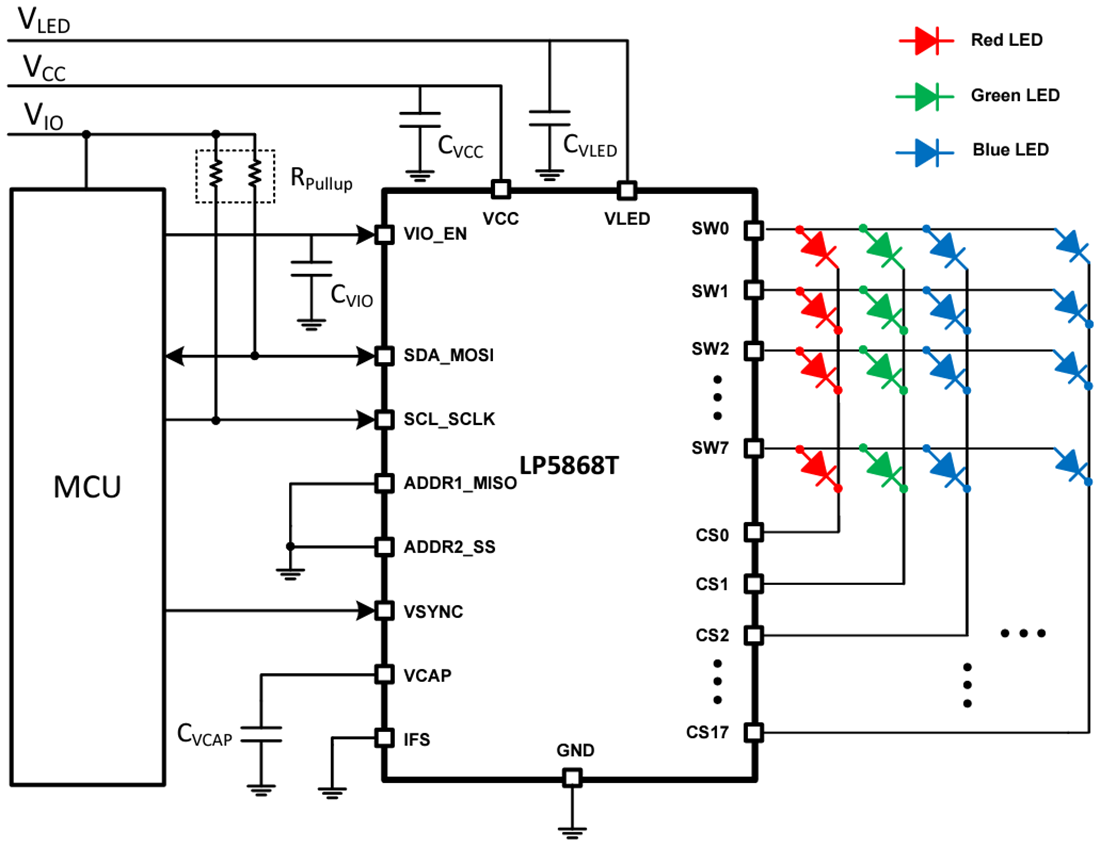

Schéma simplifié
