Texas Instruments Convertisseur abaisseur CC-CC à quatre sorties 4 A LP8758-EA
Le convertisseur abaisseur CC-CC à quatre sorties 4 A LP8758-EA de Texas Instruments est conçu pour répondre aux exigences de gestion d'alimentation pour les processeurs à faible puissance dans les téléphones mobiles, les cartes réseau et les applications similaires. Le dispositif contient quatre cœurs de convertisseur abaisseur CC-CC, fournissant quatre rails de tension de sortie. Le dispositif est contrôlé par une interface série compatible I2C. Le fonctionnement automatique PWM-PFM (mode AUTOMATIQUE) maximise le rendement sur une large plage de courant de sortie. Le LP8758-EA prend en charge le démarrage et l’arrêt programmables du séquençage synchronisés au signal d’entrée d’activation matériel.
Les caractéristiques de protection comprennent une protection contre les courts-circuits, des limites de courant, un UVLO d'alimentation d'entrée et des fonctions d'avertissement de température et d'arrêt. Plusieurs indicateurs d'erreur sont fournis pour les informations d'état du dispositif. De plus, le dispositif LP8758-EA de Texas Instruments prend en charge la mesure du courant de charge sans ajout de résistances de détection de courant externes. Pendant le démarrage et le changement de tension, le dispositif commande la vitesse de balayage en sortie pour minimiser le dépassement de tension de sortie et le courant d'appel.
Caractéristiques
- Quadruple buck entièrement intégré, jusqu’à 4 A de courant de sortie maximum programmable par buck
- Fonctionnements PWM-PFM Auto et PWM forcé
- Vitesse de balayage en tension de sortie programmable de 30 mV/µs à 0,5 mV/µs
- Plage de tension d'entrée : de 2,5 V à 5,5 V
- Plage VOUT (0,5 V à 3,36 V avec DVS)
- Séquence de démarrage et d'arrêt programmable avec signal d'activation
- Interface compatible I2C qui prend en charge les modes standard (100 kHz), rapide (400 kHz), rapide+ (1 MHz) et haut débit (3,4 MHz)
- Fonction d'interruption avec masquage programmable
- Mesure du courant de charge
- Protection contre les courts-circuits et les surcharges de sortie
- Mode du spectre étendu pour la réduction EMI
- Les quatre noyaux buck fonctionnent à 90 ° hors phase, réduisant ainsi le courant d’ondulation d’entrée
- Avertissement de surchauffe et protection
- Verrouillage de sous-tension (UVLO)
Applications
- Modules optiques
- Systèmes drone
- Smartphones, eBooks et tablettes
- Disques durs SSD

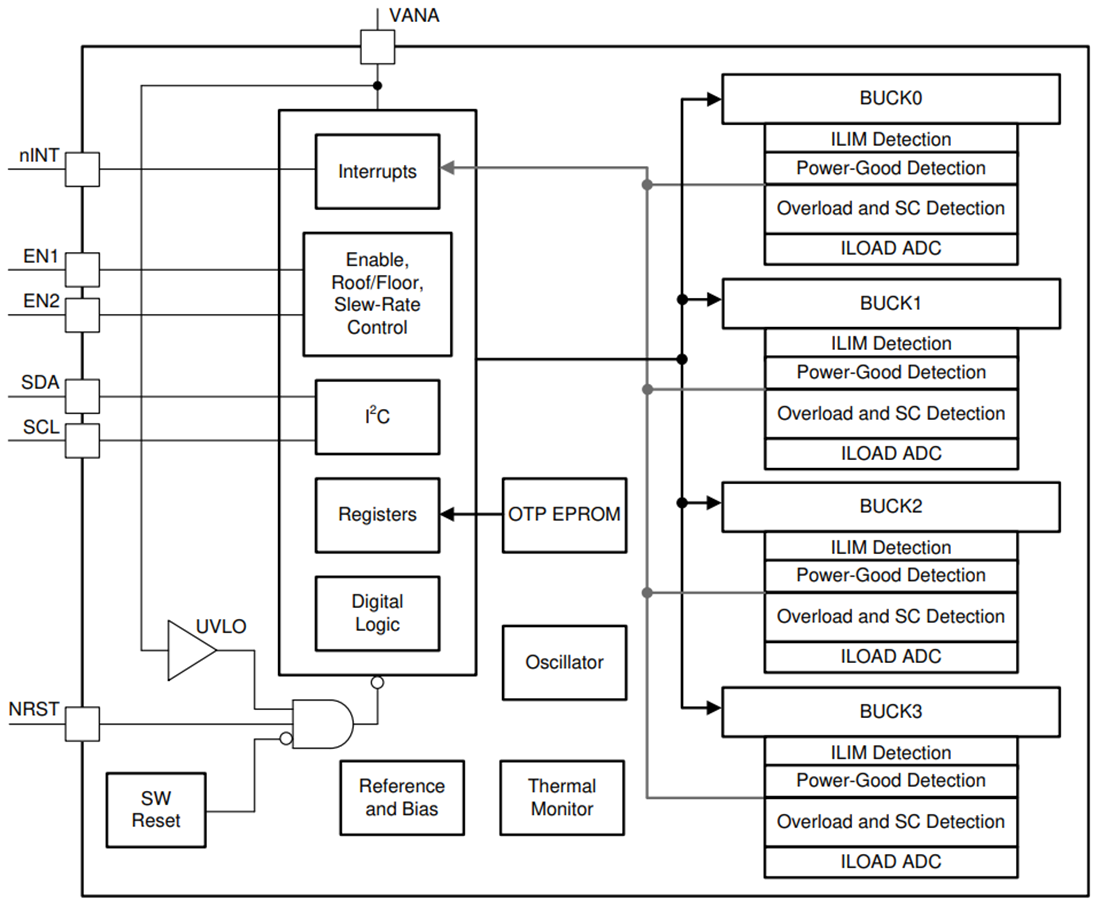

Schéma de principe fonctionnel
