Texas Instruments Module d'évaluation (EVM) de convertisseur LP87725Q1EVM
Le module d'évaluation (EVM) de convertisseur LP87725Q1EVM de Texas Instruments est conçu pour aider les utilisateurs à évaluer les caractéristiques et les performances du convertisseur LP87725-Q1. Le LP87725-Q1 de Texas Instruments est conçu pour répondre aux exigences de gestion de l'alimentation des MMIC AWR et IWR dans diverses applications de radar automobiles et industrielles. Le dispositif comporte trois convertisseurs abaisseurs CC/CC, un régulateur LDO et un commutateur de charge. Le LDO est alimenté en externe et est destiné à l'alimentation principale du dispositif Ethernet. Le commutateur de charge est destiné à couper l'alimentation E/S de 3,3 V pendant le mode veille du capteur. Le composant est contrôlé par une interface série I2C et par un signal d'activation.
Caractéristiques
- Évaluation des caractéristiques et des performances du composant LP87725-Q1
- Pré-régulateur VIN embarqué à large bande pour générer une entrée de 3,3 V vers le PMIC à partir d'une alimentation par batterie de 12 V
- Microcontrôleur embarqué pour communiquer avec l'interface utilisateur graphique (GUI) du composant et évaluer les caractéristiques de sécurité du composant comme le watchdog Q&A
Contenu du kit
- module d'évaluation LP87725QEVM
- Câble USB-A mâle vers USB-C mâle

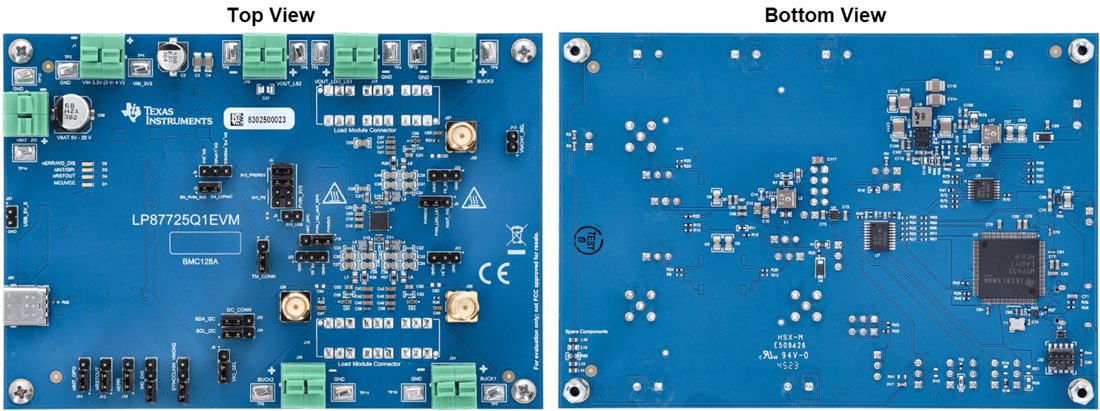

Disposition de la carte
Publié le: 2024-02-21
| Mis à jour le: 2024-02-28
