Texas Instruments Module d'évaluation (EVM) de pilote LED LP8864EVM

Le module d'évaluation (EVM) de pilote LED LP8864EVM de Texas Instruments aide les concepteurs à évaluer les caractéristiques, le fonctionnement et les performances du LP8864(s)-Q1. Le LP8864(s)-Q1 est un pilote LED haut rendement à 4 canaux pour le rétroéclairage LED d'affichage automobile. Le LP8864(s)-Q1 de Texas Instruments intègre un boost ou un contrôleur SEPIC et quatre dissipateurs de courant de haute précision. Le contrôleur boost dispose d'un contrôle adaptatif de la tension de sortie basé sur les tensions de marge des dissipateurs de courant LED. Les quatre dissipateurs de courant prennent en charge un décalage de phase qui est automatiquement ajusté en fonction du nombre de canaux utilisés. La luminosité des LED peut être contrôlée via l'interface I²C ou l'entrée PWM. Le produit prend également en charge de nombreuses caractéristiques de détection des défaillances.

Caractéristiques

Plage de tension d'entrée de 3 V à 48 V
Contrôleur boost V_OUT jusqu'à 48 V
Prend en charge la gradation PWM à décalage de phase intégrée, la gradation hybride, la gradation de courant et le mode de gradation PWM directe

Quatre dissipateurs de courant de haute précision
Luminosité des LED contrôlée de manière globale via l'interface I²C ou l'entrée PWM
Diagnostics approfondis des défaillances

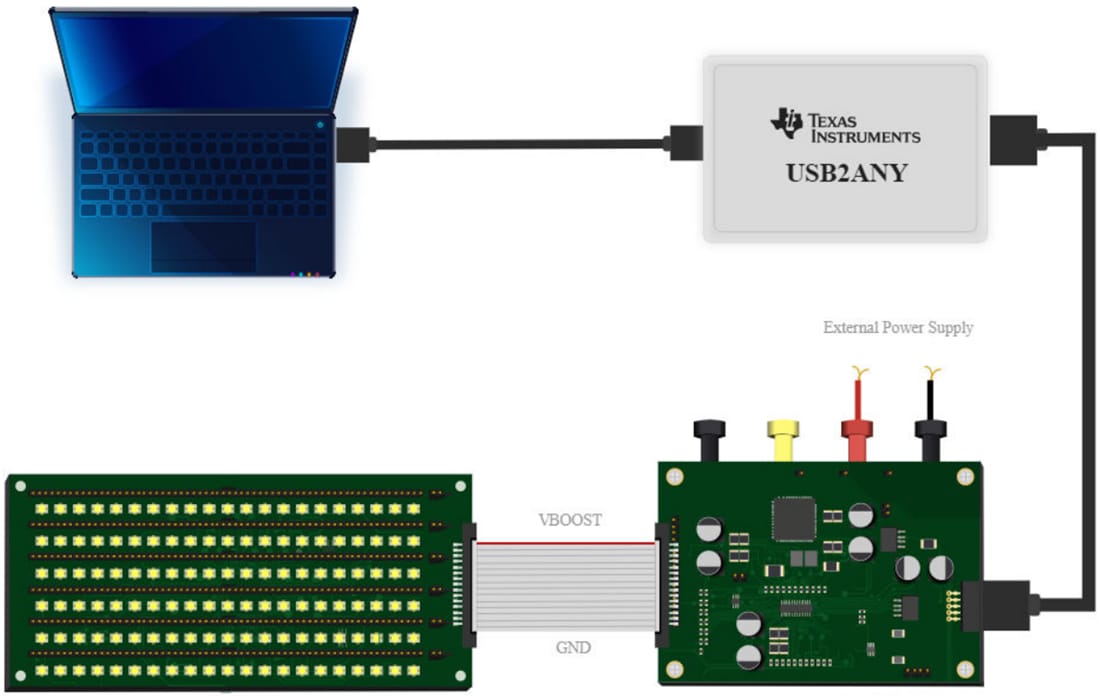

Contenu du kit

Module d'évaluation LP8864EVM
Kit USB2ANY

Équipement nécessaire

Alimentation CC (24 V ou plus, 6 A ou plus)
Câble LED (câble nappe 5 positions)

PC pour exécuter le logiciel GUI
Logiciel à interface graphique intuitive (GUI)

Applications

Rétroéclairage pour
- Systèmes d'info-divertissement automobiles
- Consoles d'instruments
- Miroirs intelligents
- Affichages tête haute (HUD)
- Écrans d'informations centraux (CID)
- Navigation audio-vidéo (AVN)
