Texas Instruments Module d'évaluation LP8870Q1EVM
Le module d'évaluation LP8870Q1EVM de Texas Instruments est une plateforme permettant d'évaluer les performances du pilote LED à haut rendement LP8870-Q1 avec contrôleur boost. Les six dissipateurs de courant haute précision de 150 mA permettent un décalage de phase automatiquement ajusté en fonction du nombre de canaux utilisés. La luminosité des LED LP8870Q1EVM de TI peut être contrôlée globalement via l'interface I²C ou l'entrée MLI.
Caractéristiques
- Plage de tension d'entrée de 3 V à 48 V
- Contrôleur boost jusqu'à 48 V VOUT
- Prend en charge la graduation MLI à décalage de phase intégrée, la graduation hybride, la graduation de courant et le mode de graduation MLI directe
- Six dissipateurs de courant de haute précision
- La luminosité des LED est contrôlée globalement via l'interface I2C ou l'entrée MLI
- Diagnostics approfondis des défaillances
Applications
- Rétroéclairage pour :
- Infodivertissement automobile
- Groupes d'instruments automobiles
- Miroirs intelligents
- Affichages tête haute (HUD)
- Écrans d'informations centraux (CID)
- Navigation audio-vidéo (AVN)
Équipement nécessaire
- Alimentation CC de 12 V ou plus, 6 A ou plus
- Câble nappe LED 7 positions
- PC pour exécuter le logiciel de l'interface utilisateur graphique (GUI)
- Logiciel de l'interface utilisateur graphique (GUI)
Adaptateur associé
Texas Instruments USB2ANY Interface Adaptor
Allows a computer to control an evaluation module via a USB connection through the small dongle.

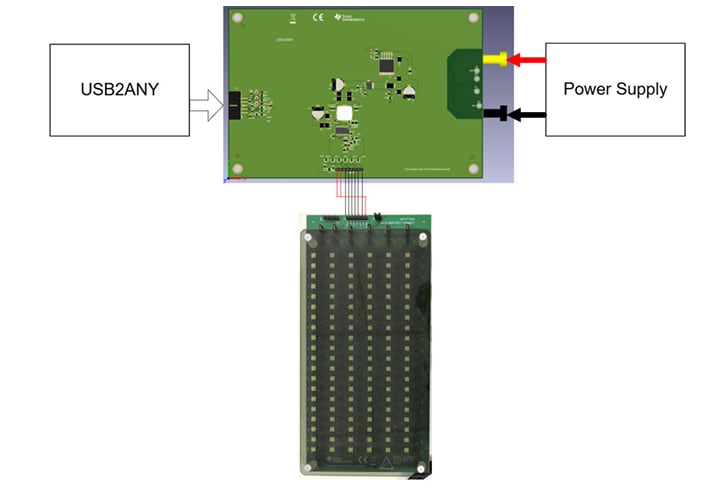

Configuration matérielle
Topologie
