Texas Instruments Convertisseur abaisseur LV14540
Le convertisseur Buck LV14540 de Texas Instruments offre un MOSFET côté haut intégré et une large plage d’entrée de 4 V à 40 V. Le LV14540 a été développé pour diverses applications industrielles et automobiles, utilisant un conditionnement d’alimentation provenant de sources non régulées. La plage de fréquence de commutation réglable permet une efficacité ou une taille de composant externe optimisée. La compensation de boucle interne minimise les composants externes du LV14540 avec ses 40 V, 5 A, et 2 MHz . L’entrée d’activation de précision simplifie le contrôle du régulateur et le séquençage de l’alimentation du système.
Le convertisseur Buck LV14540 de TI dispose de qualités de protection intégrées telles que la limite de courant cycle par cycle, la détection thermique, l’arrêt en raison d’une dissipation de puissance excessive et une protection contre les surtensions en sortie.
Caractéristiques
- Plage d’entrée de 4 V à 40 V
- Courant de sortie continu 5 A
- MOSFET côté haut de 100 mΩ
- Temps d’allumage minimal de 100 ns
- Contrôle du mode courant
- Fréquence de commutation réglable de 200 kHz à 2 MHz
- Synchronisation de fréquence sur l'horloge externe
- Compensation interne pour une utilisation facile
- Exploitation à cycle de service élevé prise en charge
- Entrée de précision
- Courant d'arrêt : 1 µA
- Protection thermique, contre les surtensions et les courts-circuits
- Boîtier à circuit intégré HSOIC 8 broches avec PowerPAD™
Applications
- Régulation de batterie automobile
- Alimentations industrielles
- Systèmes de télécommunication et de datacom
- Systèmes alimentés par batterie

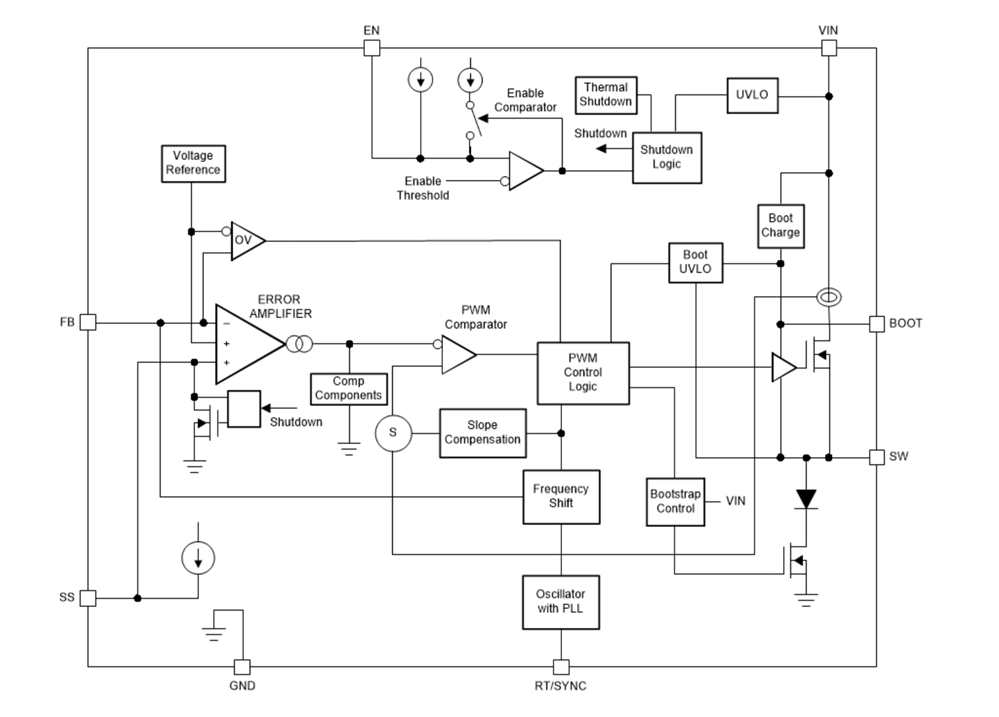

Schéma fonctionnel

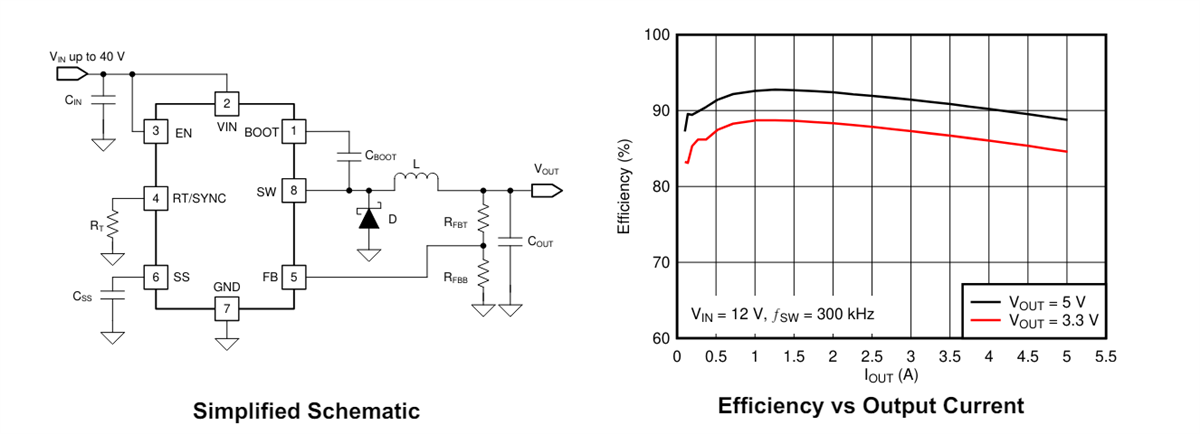

Schéma et efficacité simplifiés en fonction du courant de sortie
Publié le: 2024-05-14
| Mis à jour le: 2024-05-23
