Texas Instruments Pilote moteur BLDC triphasé 40 V MCT8316Z/MCT8316Z-Q1
Le pilote de moteur BLDC MCT8316Z/MCT8316Z-Q1 de 40 V triphasé de Texas Instruments fournit une solution trapézoïdale à capteur sans code et à une seule puce pour des utilisateurs pilotant des moteurs CC sans balai de 12 à 24 V. Le MCT8316Z/MCT8316Z-Q1 intègre trois ponts en demi-H à capacité maximale absolue de 40 V et à très faible RDS(ON) de 95 mΩ (côtés haut et bas combinés), pour permettre une capacité de pilotage à puissance élevée. Le courant est détecté à l’aide d’une fonction intégrée de détection de courant, qui supprime le besoin de résistances externes de détection. Les caractéristiques de gestion d'alimentation d'un régulateur Buck réglable et LDO génèrent les rails de tension nécessaires pour le composant et peuvent être utilisées pour alimenter des circuits externes.
Le MCT8316Z/MCT8316Z-Q1 de Texas Instruments met en œuvre une commande trapézoïdale de capteur dans une machine d'états à fonctions fixes, de sorte qu’aucun microcontrôleur externe n’est nécessaire pour faire tourner le moteur à CC sans balai. Le dispositif intègre trois comparateurs analogiques à effet Hall pour la détection de positions, afin d’obtenir une commande trapézoïdale de moteur BLDC de capteur. Le système de commande est hautement configurable via des broches matérielles ou des paramètres de registres allant du comportement de limitation de courant de moteur à la réponse aux anomalies. La vitesse peut être contrôlée via une entrée PWM.
De nombreuses caractéristiques de protection sont intégrées aux MCT8316Z/MCT8316Z-Q1, conçues pour protéger le composant, le moteur et le système contre les événements de défaillance. Les composants MCT8316Z-Q1 sont homologués AEC-Q100 pour les applications automobiles.
Caractéristiques
- Pilote de moteur BLDC triphasé avec commande trapézoïdale à capteur intégré
- Commutation trapézodique à capteur Hall (120°)
- Prend en charge les entrées Hall analogiques ou numériques
- Modulation PWM configurable : synchrone/asynchrone
- Limite de courant cycle par cycle pour limiter le courant de phase
- Prend en charge une fréquence PWM jusqu'à 200 kHz
- Démagnétisation active pour réduire les pertes de puissance
- Tension de fonctionnement de 4,5 V à 35 V (40 V max abs)
- Capacité de courant de sortie élevée : 8 A en crête
- Faible résistance à l'état passant du MOSFET
- RDS(ON) (HS+LS) = 95 mΩ à TA = 25 °C
- Mode veille à faible puissance
- 1,5 µA sous VVM = 24 V, TA = 25 °C
- Détection de courant intégrée
- Les résistances de détection de courant externes ne sont pas nécessaires
- Options de configuration de périphérique flexibles
- MCT8316ZR : interface SPI 16 bits 5 MHz pour la configuration du dispositif et l'état de défaillance
- MCT8316ZT : configuration matérielle basée sur broches
- Prend en charge les entrées logiques 1,8 V, 3,3 V et 5 V
- Régulateur LDO 3,3 V (5 %) intégré, 30 mA
- Régulateur Buck intégré 3,3 V/5 V, 200 mA
- La compensation de délai réduit la distorsion du rapport cyclique
- Une suite de fonctions de protection intégrées
- Verrouillage de sous-tension d'alimentation (UVLO)
- Sous-tension de pompe de charge (CPUV)
- Protection contre les surintensités (OCP)
- Protection de verrouillage moteur
- Avertissement thermique et arrêt (OTW/OTSD)
- Broche d'indication de condition de défaillance (nFAULT)
- Diagnostics de défaillance optionnels sur l'interface SPI
Applications
- Modules de moteur brushless-CC (BLDC)
- Petits appareils ménagers
- Moteurs HVAC
- Machines et automatismes bureautiques
- Automatisation d'usines et robotique
Outils de développement associés
Texas Instruments Module d'évaluation (EVM) de pilote MCT8316ZTEVM
Créé pour que les ingénieurs puissent concevoir, mettre en œuvre et valider le matériel de référence pour le MCT8316ZT.
Pilotes associés
Texas Instruments MCT8314Z Pilote de moteur BLDC
Fournit un dispositif de commutation trapézoïdale à capteur sans code pour activer un moteur BLDC de 12 à 24 V.
Fiches techniques

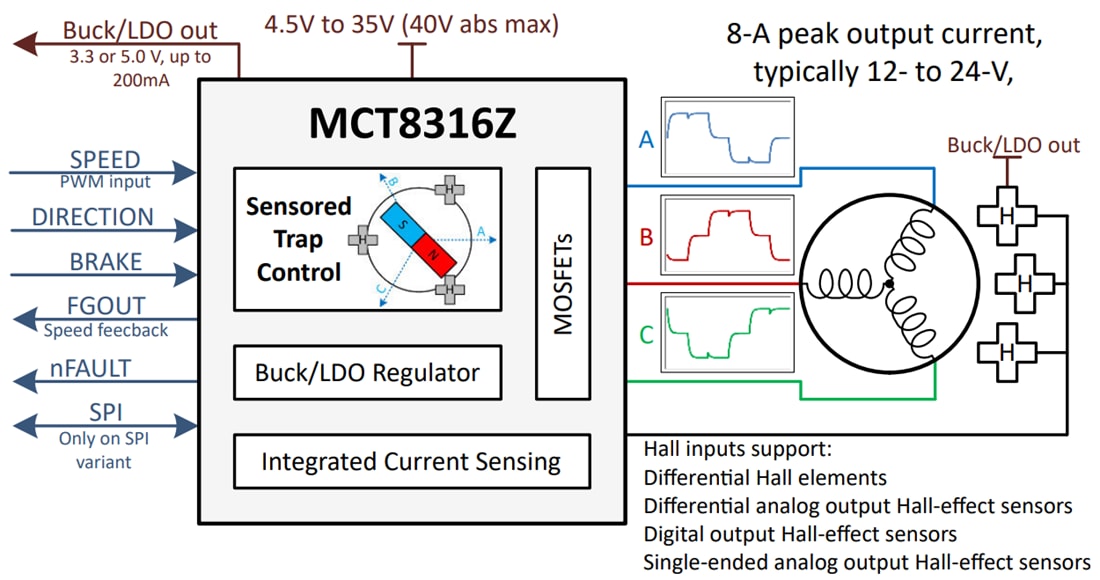

Schéma simplifié
