Texas Instruments Module d'évaluation (EVM) de régulateur MLTLDO2EVM-037
Le Module d'évaluation (EVM) de régulateur Texas Instruments MLTLDO2EVM-037 aide les ingénieurs concepteurs à évaluer le fonctionnement et les performances de régulateurs linéaires, en vue de leur éventuelle utilisation dans l'application de circuit d'utilisateur. Le MLTLDO2EVM-037 de Texas Instruments propose quatre modèles de régulateurs linéaires, dont chacun est isolé électriquement de l'autre grâce au routage par encoches lors de l'étape de fabrication de PCB (circuits imprimés). Les cartes peuvent être rapidement séparées par le biais des languettes détachables si vous le souhaitez. Combinées, les cartes permettent de monter de nombreux régulateurs linéaires dans des boîtiers DDA, DCY, kVU à 3 ou à 5 broches.
Les cartes portant les boîtiers DDA, DCY et kVU à 3 broches ont été conçues pour supporter une tension continue inférieure ou égale à 100 V à ses bornes d'entrée et de sortie. La carte portant le boîtier kVU à 5 broches a été conçue pour supporter une tension continue inférieure ou égale à 50 V à ses bornes d'entrée et de sortie. Les quatre cartes ont été conçues pour supporter une consommation de courant continu (CC) de 5 A. Cette conception permet l'utilisation du module d'évaluation dans de nombreuses conceptions de régulateurs linéaires du portefeuille de TI et dans des conceptions futures susceptibles de fonctionner à tension ou intensité électriques élevées.
Chaque carte est conçue pour loger plusieurs condensateurs d'entrée et de sortie, ce qui permet aux utilisateurs de personnaliser le module d'évaluation selon leurs besoins spécifiques. La mise à la terre sélectionnable par l'utilisateur est disponible sur chaque carte, ce qui permet aux utilisateurs d'évaluer le régulateur linéaire en application flottante. Des trous thermiques ont été placés près de chaque régulateur linéaire, pour faciliter la diffusion de chaleur générée par le dispositif. Le module d'évaluation est fourni avec quatre picots pour éloigner le module d'évaluation de la surface de test et des trous de montage sont fournis pour des entretoises ou un montage sur un châssis externe.
Caractéristiques
- Prend en charge la plupart des régulateurs linéaires LDO en
- Boîtier DDA
- boîtier KVU à 3 broches et 5 broches
- boîtier DCY

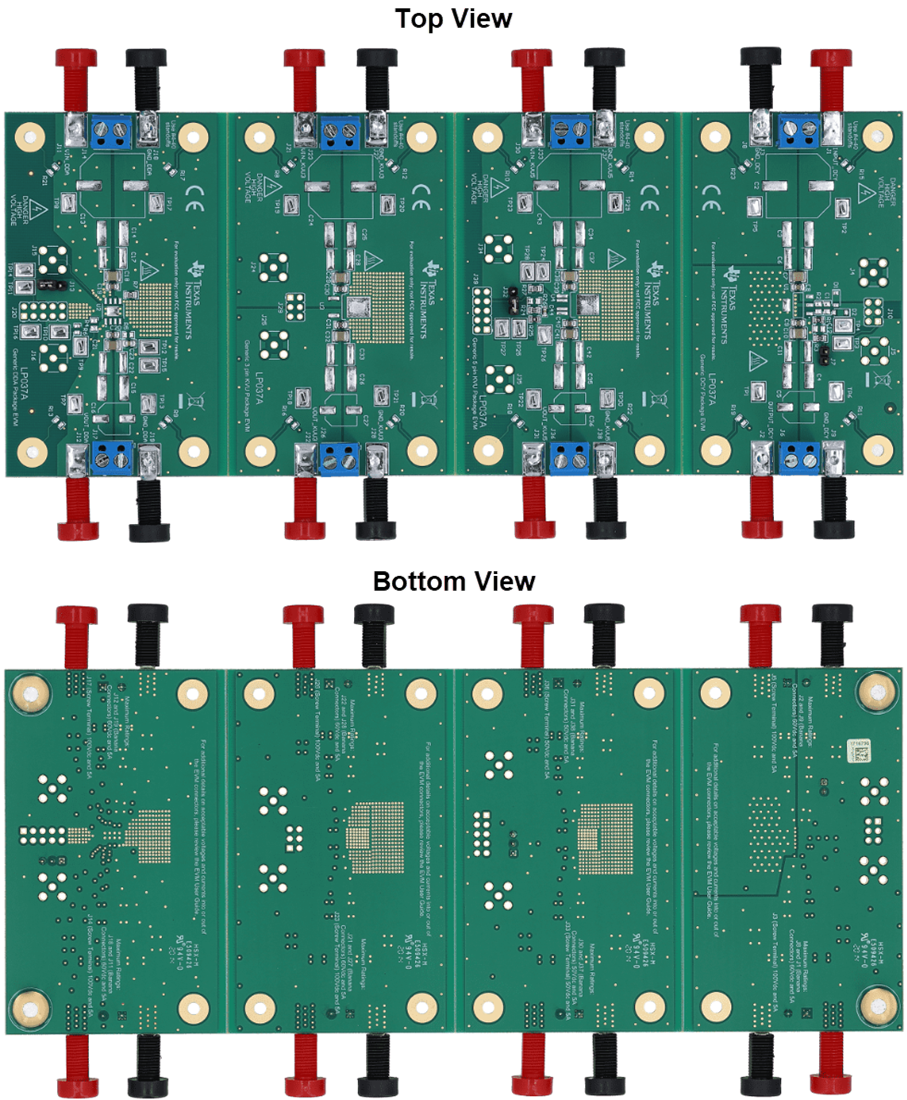

Disposition de la carte
Produit associé
Texas Instruments Régulateurs à faible chute TPS7B83-Q1
Conçus pour se connecter à la batterie dans les applications automobiles.
Texas Instruments Régulateurs de tension linéaires LDO TPS7B91
Les dispositifs offrent une large gamme de tension d'entrée (jusqu'à 40 V), une large gamme de sortie et un fonctionnement à faible consommation d'énergie.
Texas Instruments Régulateurs de tension linéaires LDO TPS7B92
Les dispositifs offrent une large gamme de tension d'entrée (jusqu'à 40 V), une large gamme de sortie et un fonctionnement à faible consommation d'énergie.
