Texas Instruments Microcontrôleurs à signaux mixtes MSP430F5 et MSP430F6

Les microcontrôleurs à signaux mixtes MSP430F665x, MSP430F645x, MSP430F565x, MSP430F535x de Texas Instruments se composent de plusieurs dispositifs qui présentent différents ensembles de périphériques destinés à diverses applications. L’architecture du MSP430F5/6, combinée à cinq modes à consommation faible, est optimisée pour prolonger la durée de vie de la batterie/pile dans les applications de mesure portables.

Les microcontrôleurs à signal mixte MSP430F5 et MSP430F6 de TI disposent d’un CPU RISC 16 bits puissant, de registres 16 bits et de générateurs constants, contribuant à une efficacité maximale du code. L’oscillateur contrôlé numériquement (DCO) permet au dispositif de passer de modes à faible puissance en mode actif en 3 µs (standard).

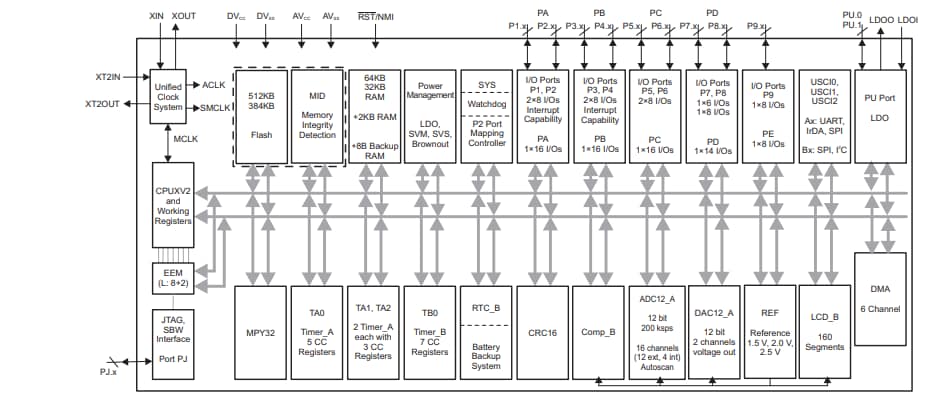

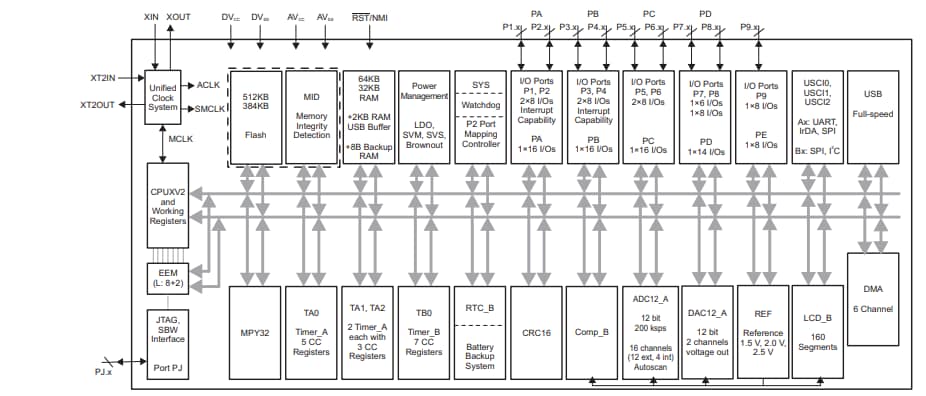

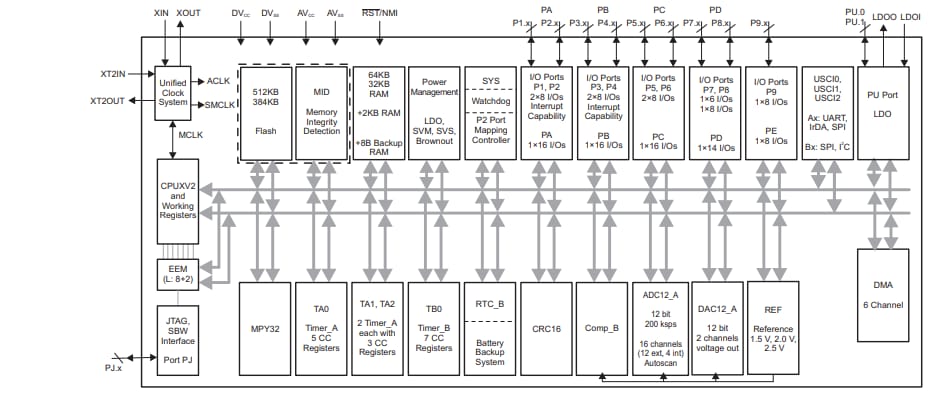

Les séries MSP430F665x et MSP430F565x sont des configurations de microcontrôleurs dotées de quatre minuteurs 16 bits, d'un CAN 12 bits haute performance, de trois USCI, d'un multiplicateur matériel, d'un DMA, d'un module RTC avec capacités d'alarme, d'un comparateur, de l'USB 2.0 et de jusqu'à 74 broches E/S. Les séries MSP430F645x et MSP430F535x sont des configurations de microcontrôleurs avec un LDO 3,3 V intégré, quatre minuteurs 16 bits, un CAN 12 bits haute performance, trois USCI, un multiplicateur matériel, un DMA, un module RTC avec des capacités d'alarme, un comparateur, et jusqu'à 74 broches E/S.

Caractéristiques

Plage de tension d'alimentation basse : 3,6 V à 1,8 V
Consommation électrique ultra-faible
- Mode actif (AM) : Toutes les horloges système actives : 295 A/MHz à 8 MHz, 3,0 V, exécution de programme flash (standard)
- Mode veille (LPM3) : Watchdog avec quartz et superviseur d’alimentation opérationnel, rétention RAM complète, réveil rapide 2,0 µA à 2,2 V, 2,2 µA à 3,0 V (standard)
- Mode arrêt, horloge en temps réel (RTC) (LPM3.5) : mode arrêt, RTC actif avec un quartz 1,1 µA à 3,0 V (standard)
- Mode arrêt (LPM4.5) 0,45 µA à 3,0 V (standard)
Sortie de mode veille en 3 µs (standard)
Architecture RISC 16 bits, mémoire étendue, horloge système jusqu'à 20 MHz
Système de gestion d'alimentation souple
- LDO entièrement intégré avec tension d'alimentation cœur régulée programmable
- Supervision, surveillance et réduction de la tension d'alimentation
Système d'horloge unifié
- Boucle de contrôle FLL pour stabilisation de fréquence
- Source d'horloge interne à basse consommation et à basse fréquence (VLO)
- Source de référence interne écrêtée basse fréquence (REFO)
- Quartz 32 kHz (XT1)
- Quartz haute fréquence jusqu’à 32 MHz (XT2)
Convertisseur analogique-numérique (CAN) 12 bits avec référence partagée interne, échantillonnage et balayage automatique

Quatre minuteurs 16 bits avec 3, 5 ou 7 registres de capture/comparaison
Trois interfaces de communication série universelles (USCI)
- USCI_A0, USCI_A1 et USCI_A2 prenant chacun en charge :
  - UART amélioré avec détection automatique du débit en bauds
  - Encodeur et décodeur IrDA
  - SPI synchrone
- USCI_B0, USCI_B1, et USCI_B2 prenant chacun en charge :
  - I²C
  - SPI synchrone
Bus série universel (USB) à pleine vitesse
- USB-PHY intégré
- Système d'alimentation USB intégré 3,3 V et 1,8 V
- USB-BVP intégrée
- Huit points de terminaison d'entrée et huit points de sortie
Deux convertisseurs numérique-analogique (CNA) 12 bits avec synchronisation
Comparateur de tension
Pilote LCD intégré avec contrôle du contraste pour jusqu'à 160 segments
Multiplicateur matériel prenant en charge des opérations sur 32 bits
Programmation en série sur carte, aucune programmation externe de tension nécessaire
DMA interne à 6 canaux
Module RTC avec commutateur de secours de tension d'alimentation
