Amplis Op 3 MHz OPA314 / OPA2314 de Texas Instruments

Amplis Op 3 MHz OPA314 / OPA2314 de TI

Les amplificateurs opérationnels (amplis op) 3 MHz OPA314 (monocanal) / OPA2314 (double canal) de Texas Instruments sont une nouvelle génération d'amplificateurs CMOS basse puissance, universels. Des impulsions d'entrée et de sortie rail-à-rail, un faible courant de repos (150 µA std à 5,0 VS) combinés à une large bande passante de 3 MHz, et à un très faible bruit (14 nV/√Hz à 1 kHz) font de ces dispositifs TI des amplificateurs idéaux pour toute une gamme d'applications alimentées par batterie nécessitant un bon rapport coût/performance. La faible source de courant de polarisation prend en charge des applications dont l'impédance de la source est de l'ordre du mégohm.

Caractéristiques
  • Faible IQ : 150 µA/canal
  • Large plage de tension d'alimentation : de 1,8 V à 5,5 V
  • Faible bruit : 14 nV/√Hz à 1 kHz
  • Bande passante gain : 3 MHz
  • Faible courant de polarisation d’entrée : 0,2 pA
  • Faible tension résiduelle : 05,5 mV
  • Gain unitaire stable
  • Filtre RF/EMI interne
  • Plage de températures étendue : -40 °C à +125 °C
Applications
  • Instruments alimentés par batterie :
    • Domaines grand public, industriel, médical
    • Notebooks, lecteurs multimédia portables
  • Amplificateurs de photodiode
  • Filtres actifs
  • Télédétection
  • Mesure sans fil
  • Équipements de test portatifs
Référence pièce Canaux IQ par canal (Max) (mA)
OPA314 1 0,21
OPA2314 2 0,19

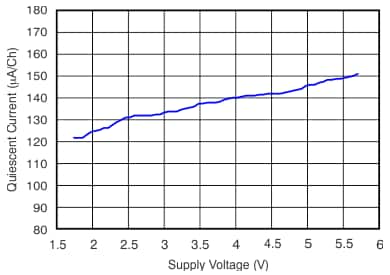

Schéma de performance
Schéma de performance
