Texas Instruments Amplificateur opérationnel RRIO à grande largeur de bande OPAx391
L'amplificateur opérationnel (ampli-op) RRIO à large bande passante Texas Instruments OPAx391 présente une combinaison unique de bande passante élevée (1 MHz) et de très faible courant de repos (24 µA) dans un amplificateur de haute précision. Ces fonctionnalités, associées à l'entrée et à la sortie rail à rail (RRIO), font de ce dispositif un choix exceptionnel pour des applications à gains élevés et à faible consommation. Le très faible courant de polarisation d'entrée de 10 fA, à 45 µV de décalage (maximum) et à 1,2µV/°C de dérive en température seulement, permettent de maintenir une haute précision dans les systèmes frontaux de capteurs radiométriques et ampérométriques à exigences élevées en matière d'économie d'énergie.
L'OPAx391 utilise la technologie d'amplificateur opérationnel e-trim™ propriétaire de Texas Instruments, permettant une combinaison unique de décalage ultra-faible et de dérive de décalage d'entrée faible sans avoir besoin de commutation d'entrée ni de techniques de passage automatique par zéro. La plateforme technologique basée sur CMOS dispose également d'une conception d'étage de sortie moderne et robuste qui tolère une capacité de sortie élevée. Cette caractéristique réduit les problèmes de stabilité courants dans les amplificateurs à faible puissance standard.
Caractéristiques
- Faible IQ = 24 µA
- Produit à largeur de bande de gain = 1 MHz
- Faible courant de polarisation en entrée de 10 fA
- Faible tension de décalage ±45 µV (maximum)
- ±1,2 µV/°C faible dérive
- Fonctionnement à faible tension d'alimentation de 1,7 V à 5,5 V
- Plage d'entrée en mode commun ±100 mV au-delà du rail
- Vitesse de balayage rapide de 1 V/µs
- Pilote de capacité de charge élevée
- Entraînement de courant de sortie élevé de 60 mA
- Sortie rail-à-rail
- Entrées filtrées EMI/RFI
- Boîtier SC-70 de petiet taille
Applications
- Électronique portative
- Émetteur de flux
- Moniteur de glycémie
- Analyse des processus (pH, gaz, force, humidité)
- Émetteur de température
- Transmetteur de pression
- Patchs de capteurs médicaux
- Immotique
- Moniteur d'activité et de fitness portatif
- Détecteur de gaz
- Caméra de sécurité analogique

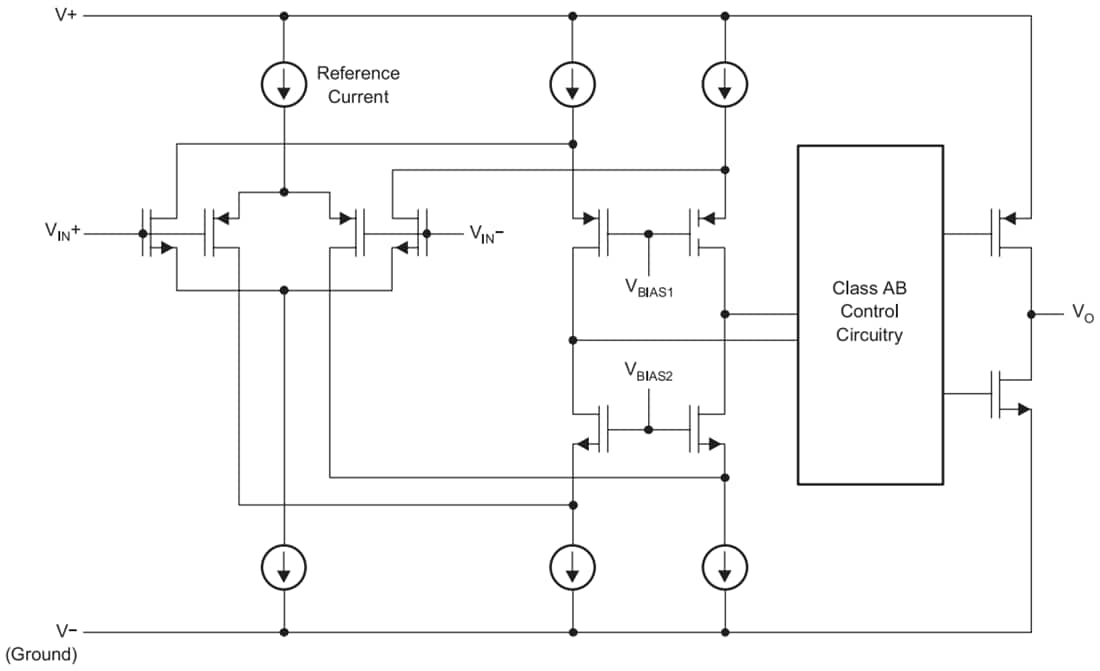

Schéma de principe fonctionnel
