Texas Instruments Amplificateur opérationnel de haute précision OPA817
L'amplificateur opérationnel (ampli op) de haute précision OPA817 de Texas Instruments est un amplificateur opérationnel à rétroaction de tension stable à gain unitaire pour les applications haute vitesse, haute précision et large portée dynamique. L'OPA817 dispose d'un étage d'entrée de transistor à effet de champ (JFET) de grille de jonction à faible bruit avec une grande largeur de bande-gain de 400 MHz et une plage d'alimentation de 6 V à 12,6 V. Le taux de dérive rapide de 1 000 V/µs permet une faible distorsion et une grande largeur de bande de grand signal lorsqu'elle est utilisée comme tampon d'impédance élevée dans les numériseurs haute vitesse, les sondes actives et d'autres applications de mesure et de test.
L'OPA817 de Texas Instruments offre une différence de tension d'entrée extrêmement faible de ±250 µV et une dérive de tension résiduelle de ±3,5 µV/°C. La combinaison de pico-ampères de courant de polarisation d'entrée et de faible bruit de tension d'entrée (4,5 nV/√Hz) fait de l'OPA817 un amplificateur de transimpédance large bande idéal pour les équipements de test optique et de communication en tant d'instruments médicaux et scientifiques. L'OPA817 est disponible en boîtier WSON à 8 fils avec une plaquette thermique exposée pour la dissipation de chaleur. Ce dispositif est spécifié pour fonctionner sur la plage de température industrielle de -40 °C à +105 °C.
Caractéristiques
- Large bande passante
- Produit gain-largeur de bande 400 MHz
- Largeur de bande 800 MHz (G = 1 V/V)
- Largeur de bande de grand signal 400 MHz (2 VPP)
- Taux de dérive 1 000 V/µs
- Haute précision
- Différence de tension d'entrée 250 µV (maximum)
- Dérive de différence de tension d'entrée 3,5 µV/°C (maximum)
- Bruit de tension d'entrée 4,5 nV/√Hz
- Courant de polarisation d'entrée 2 pA
- Faible distorsion (RL = 100 Ω, VO = 2 VPP)
- HD2, HD3 à 10 MHz (–86 dBc, –100 dBc)
- Plage d'alimentation de 6 V à 12,6 V
- Courant d'alimentation 23,5 mA
- Courant d'arrêt 55 µA
- Mise à niveau des performances vers OPA656
Applications
- Acquisition de données à haute vitesse (DAQ)
- Sondes actives
- Oscilloscopes
- Amplificateurs de transimpédance large bande (TIA)
- Équipement de lecture de tranches
- Modules optiques de communication
- Réflectométrie de domaine temporel optique (OTDR)
- Interfaces frontales de test et de mesure
- Analyseurs médicaux et chimiques

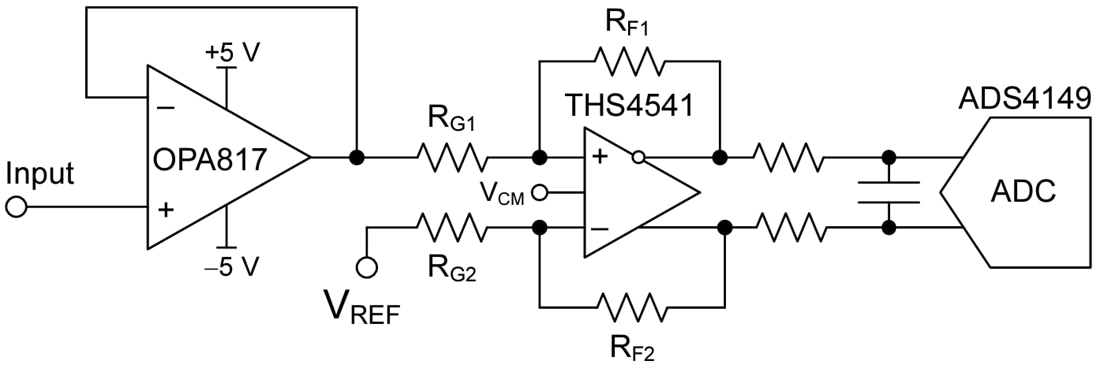

Interface frontale de numériseur à haute impédance d'entrée
Outils de développement associés
Texas Instruments Module d'évaluation DEM-OPA-DTK-EVM
Un dispositif de démonstration permettant aux concepteurs d'évaluer le fonctionnement et les performances des amplificateurs opérationnels.
