Texas Instruments Ampli op à faible bruit OPAx992/OPAx992-Q1
L'amplificateur opérationnel (ampli op) à faible bruit et faible tension de décalage OPAx992/OPAx992-Q1 de Texas Instruments est une famille d'amplificateurs opérationnels à haute tension (40 V) à usage général. Ces dispositifs offrent une excellente précision en courant continu et d'excellentes performances en courant alternatif, y compris une entrée/sortie rail à rail, un faible décalage (±210µV, std), une faible dérive du décalage (±0,25µV/°C, std) et un faible bruit (7 nV/√Hz à 1 kHz, 4,4 nV/√Hz à 10 kHz).
Des fonctionnalités telles que les plages de tension d'entrée différentielles et en mode commun sur les rails d'alimentation, le courant de court-circuit élevé (±65 mA) et la vitesse de balayage élevée (32 V/µs) font du OPAx992/OPAx992-Q1 un ampli op flexible, robuste et hautes performances pour les applications industrielles haute tension. La famille d'amplis op OPAx992/OPAx992-Q1 de Texas Instruments est disponible dans des boîtiers de petite taille (WSON) et des boîtiers standard (SOT-23, SOIC et TSSOP) et est spécifiée de –40 °C à 125 °C. Les dispositifs OPAx992-Q1 sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Tension résiduelle faible de ±210 µV
- Faible dérive de tension résiduelle ±0,25µV/°C
- Faible bruit, large bande 7 nV/√Hz à 1 kHz, 4,4 nV/√Hz
- Réjection en mode commun élevée de 115 dB
- Faible courant de polarisation ±10pA
- Entrée et sortie rail-à-rail
- Large bande passante stable à gain unitaire de 10,6 MHz GBW
- Vitesse de balayage élevée 32 V/µs
- Entrées de comparateur/compatibles avec le multiplexeur
- L'amplificateur fonctionne avec des entrées différentielles jusqu'au rail d'alimentation
- L'amplificateur peut être utilisé en boucle ouverte ou comme comparateur
- Faible courant de repos par amplificateur de 2,4 mA
- Large approvisionnement de ±1,35 V à ±20 V, 2,7 V à 40 V
- Performances EMIRR robustes
Applications
- Systèmes d'acquisition de données multiplexés
- Matériel de test et de mesure
- Entraînement moteur (étage de puissance et modules de commande)
- Alimentation électrique (ASI, serveur et alimentation réseau marchand)
- Amplificateur tampon de référence et pilote CAN
- Contrôleurs logiques programmables (PLC)
- Modules d'entrée et de sortie analogiques
- Détection de courant côté haut et côté bas
- Comparateur de haute précision
Fiches techniques

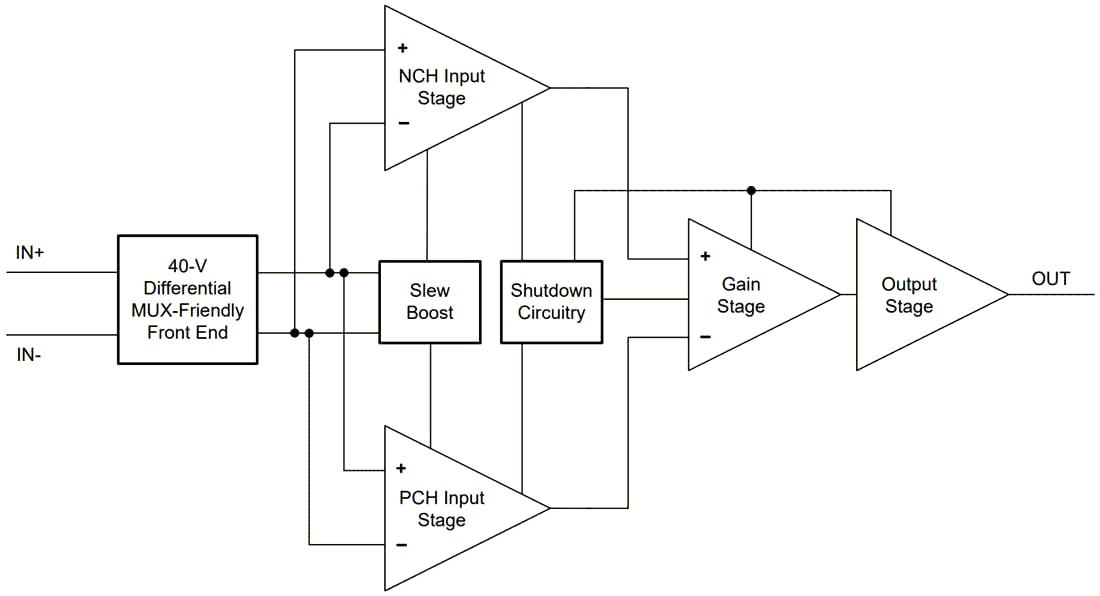

Schéma fonctionnel
