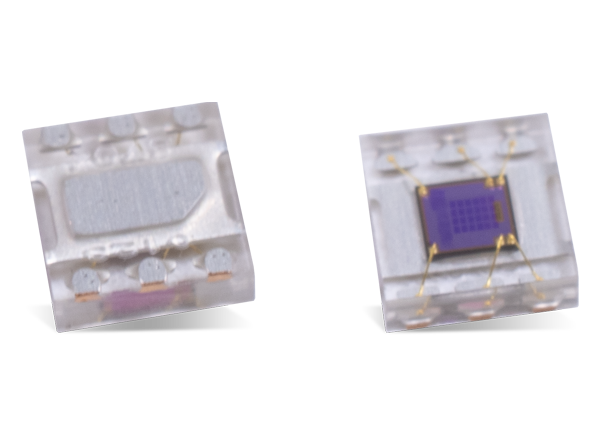

Texas Instruments Capteur numérique de lumière ambiante (ALS) OPT3004
Le capteur numérique de lumière ambiante (ALS) OPT3004 de Texas Instruments est un capteur qui mesure l'intensité de la lumière visible. La réponse spectrale du capteur correspond étroitement à la réponse photonique de l'œil humain et inclut un rejet infrarouge significatif sur un grand angle d'incidence. L'OPT3004 est un luxmètre à puce unique mesurant l'intensité de la lumière telle qu'elle est visible par l'œil humain. La réponse spectrale de précision du composant et sa forte réjection IR permettent à l'OPT3004 de mesurer avec précision l'intensité de la lumière telle qu'elle est vue par l'œil humain, quelle que soit la source lumineuse. La forte réjection IR aide également à maintenir une haute précision lorsqu'une conception industrielle demande de monter le capteur sous un verre foncé pour l'esthétique. L'OPT3004 est conçu pour les systèmes qui créent des expériences lumineuses pour les êtres humains et constitue un remplacement idéal pour les photodiodes, les photorésistances ou d'autres capteurs de lumière ambiante avec moins d'adaptation de l'œil humain et moins de rejet IR.
Les mesures peuvent être effectuées de 0,01 lux à 83 klux sans sélectionner manuellement des plages à pleine échelle grâce à la fonction de réglage pleine échelle intégrée. Cette capacité permet de mesurer la lumière sur une plage dynamique efficace de 23 bits. Le fonctionnement numérique est flexible pour l'intégration du système. Les mesures peuvent être continues ou en une seule fois. Le système de contrôle et d'interruption dispose d'un fonctionnement autonome, permettant au processeur d'être mis en sommeil pendant que le capteur recherche les événements de réveil appropriés à signaler via la broche d'interruption. La sortie numérique est signalée sur une interface série à deux fils compatible I2C et SMBus. La faible consommation d'énergie et la faible capacité de tension d'alimentation de l'OPT3004 améliorent la durée de vie de la batterie des systèmes alimentés par batterie.
Caractéristiques
- Filtrage optique de précision correspondant à l'œil humain
- Réjection IR > 99 % (standard) sur un angle d'incidence de ±85°
- La fonction de réglage automatique à pleine échelle simplifie le logiciel et garantit une configuration correcte
- Mesures de 1,6 V à 3,6 V
- Plage dynamique effective de 23 bits avec plage de gain automatique
- 12 paramètres de plage à pleine échelle binaires pondérés
- Correspondance < 0,2 % (std) entre les plages
- Faible courant de fonctionnement 1,8 µA (standard)
- Plage de température de fonctionnement : -40 °C à +85 °C
- Large plage d'alimentation de 1,6 V à 3,6 V
- E/S tolérantes à 5,5 V
- Système d'interruption flexible
- Petit facteur de forme
- 2 mm × 2 mm × 0,65 mm pour le boîtier USON
- 2,1 mm × 1,9 mm × 0,6 mm pour le boîtier SOT-5X3
Applications
- Caméras réseau IP
- Commandes de rétroéclairage d'écran
- Systèmes de commande d'éclairage
- Tablettes et ordinateurs portables
- Thermostats et appareils domotiques
- Terminaux de point de vente
- Feux de signalisation extérieurs et éclairage de voirie
Outils de développement associés
Texas Instruments OPT3004 ALS Evaluation Module (EVM)
Platform for evaluating the performance of the OPT3004 device under various conditions.
Texas Instruments Module d'évaluation (EVM) ALS OPT3004DTSEVM
Une plateforme pour évaluer les performances de l'OPT3004 (boîtier DTS) dans diverses conditions.

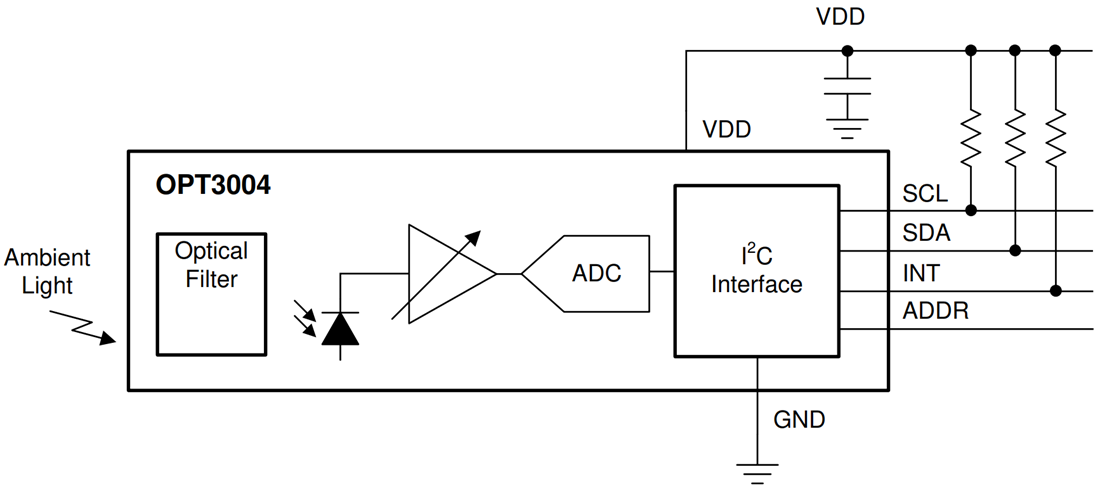

Schéma fonctionnel
