Texas Instruments Module d'évaluation (EVM) OPT4048DTS

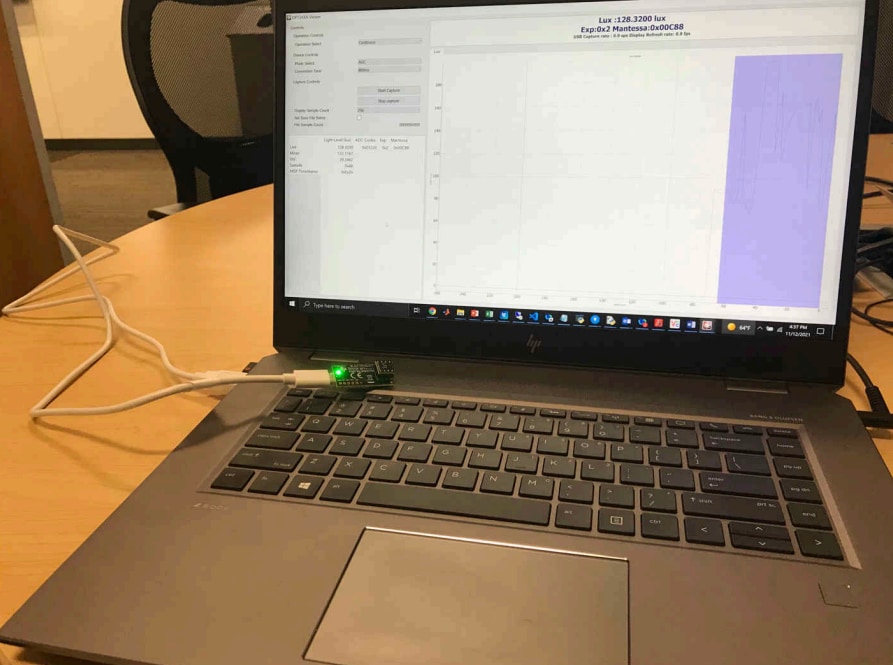

Le  module d'évaluation(EVM) OPT4048DTS de Texas Instruments est conçu pour évaluer les performances du capteur de couleur OPT4048 dans le boîtier DTS. Ce capteur OPT4048 est un capteur de couleur trichromatiques XYZ haute vitesse et haute précision et peut être utilisé dans diverses conditions d'éclairage ainsi que derrière divers matériaux de couverture. Le module d'évaluation OPT4048DTS est constitué de deux circuits imprimés, de la carte mère OPTMBEVM et de la carte coupon OPT4048 . La carte mère OPTMBEVM contient une interface USB pour communiquer avec l'ordinateur et un socket pour brancher une carte coupon et un microprocesseur MSP430. Cette carte mère fournit également une alimentation et envoie/reçoit des signaux numériques appropriés entre le capteur de lumière et le PC. La carte coupon OPT4048 contient le capteur OPT4048 et un condensateur de découplage qui se branche sur la carte mère pour permettre une évaluation rapide à l'aide du logiciel de TI.
