Texas Instruments Tensions de référence shunt REF1112
Les tensions de référence shunt REF1112 de Texas Instruments sont conçues pour des applications de puissance et sensibles à l'espace. La REF1112 présente un courant de fonctionnement de 1μA logé dans un boîtier SOT23-3. Le dispositif offre une tension de référence améliorée et à faible consommation d'énergie pour les agencements utilisant actuellement des tensions de référence dans des boîtiers plus volumineux, tels que REF1004 et LT1004.
Les REF1112 de TI sont spécifiées de -40 à +85 °C et fonctionnent de -40 à +125 °C. Ces dispositifs complètent d'autres composants de 1 μA de Texas Instruments, notamment les amplificateurs opérationnels faible puissance OPA349 et TLV240x, ainsi que le comparateur de tension de micropuissance TLV349x.
Caractéristiques
- Petit boîtier SOT23-3
- Tension inverse de rupture fixe de 1,25 V
Applications
- Instruments alimentés par batterie
- Capteurs de sécurité de bâtiments
- Équipement médical
- Émetteurs mobiles
- Dispositifs d'étalonnage
Caractéristiques techniques
- Tolérance de tension de sortie de ±0,2 % (maximum)
- Bruit de sortie faible (de 0,1 à 10 Hz) sous 25 μVpp (standard)
- Plage de température de -40 °C à +125 °C
- Plage de courants de fonctionnement, de 1,2 µA à 5 mA
- Faible coefficient de température de 0 à +70 °C, 30 ppm/°C (maximum)
- Faible coefficient de température de -40 à +85 °C, 50 ppm/°C (maximum)

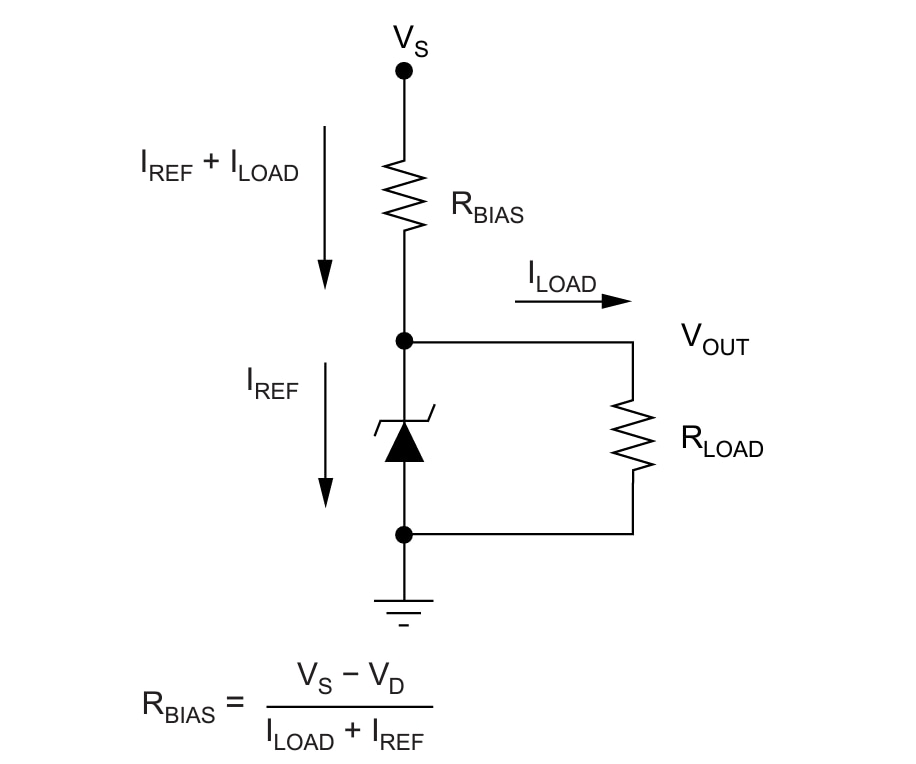

Schéma d'application

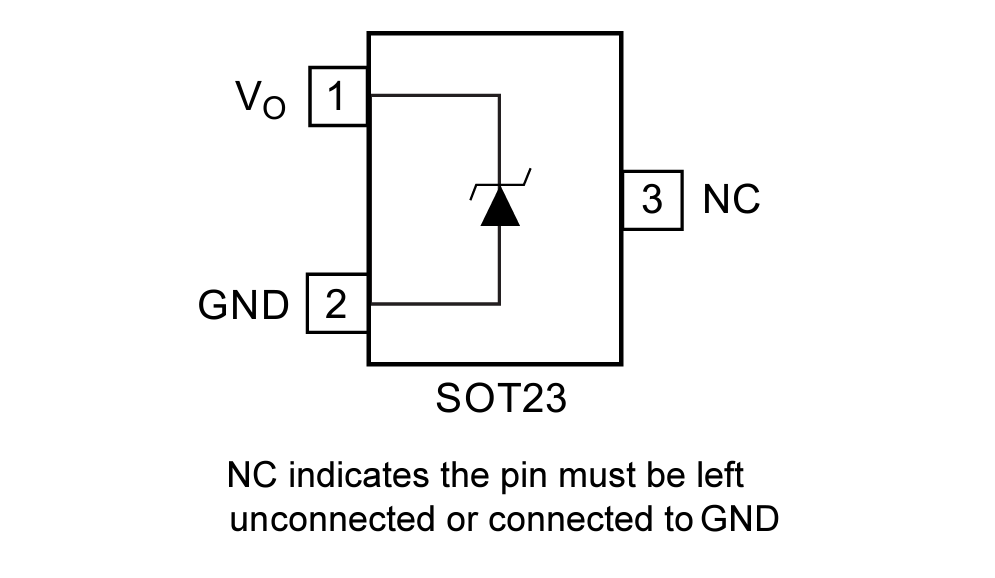

Brochage

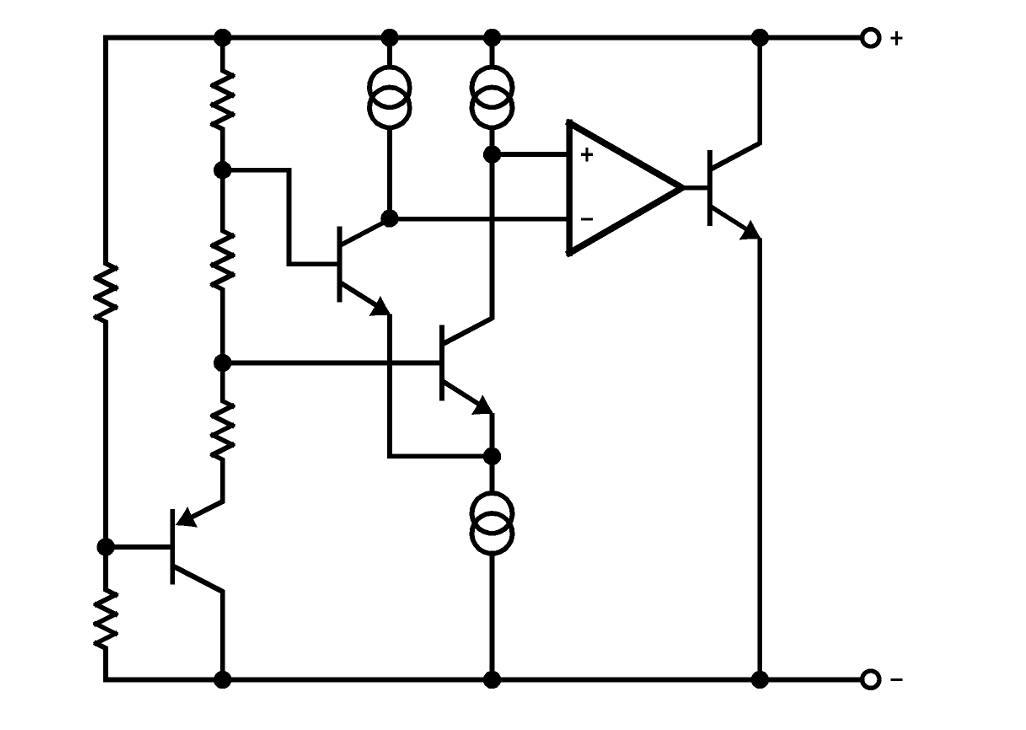

Schéma fonctionnel
