Texas Instruments Référence de tension de précision REF4132/REF4132-Q1
La référence de tension de précision REF4132/REF4132-Q1 de Texas Instruments est une référence de tension CMOS de haute précision à faible dérive en température (12 ppm/°C) et à faible consommation. Le dispositif se caractérise par une précision initiale de 0,05 % (±) et un faible courant de fonctionnement, avec une consommation inférieure à 100 µA. Ce dispositif offre également un très faible bruit de sortie de 15 µVp-p/V, ce qui lui permet de maintenir une intégrité de signal élevée avec des convertisseurs de données à haute résolution dans des systèmes à bruit critique. Dans le même boîtier SOT-23-5, le REF4132/REF4132-Q1 deTexas Instruments offre des spécifications améliorées et des remplacements broche à broche pour LM4128 et LM4132.
La stabilité et la fiabilité du système sont encore améliorées par la faible hystérésis de la tension de sortie et la faible dérive à long terme de la tension de sortie. De plus, la petite taille du dispositif et son faible courant de fonctionnement (100 µA) peuvent être utiles pour les applications portables et alimentées par batterie. REF4132 est spécifié pour une large gamme de températures allant de -40 °C à +125 °C. Les dispositifs REF4132-Q1 sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Options de tension 2,5 V, 3 V, 3,3 V, 4,096 V, 5 V
- Précision initiale de ±0,05 % (maximum)
- Faible coefficient de température
- Note A - 12 ppm/°C (maximum)
- Niveau B - 30 ppm/°C (maximum)
- Plage de température de fonctionnement de -40°C à +125°C
- Courant de sortie : ±10 mA
- Faible courant de repos : 100 μA (maximum)
- Bruit 1/f de sortie de 15 µVPP/V (0,1 Hz à 10 Hz)
- Excellente stabilité à long terme : 30 ppm/1 000 heures
- Boîtier SOT-23 5 broches à faible empreinte
Applications
- Acquisition de données (DAQ)
- Modules E/S analogiques PLC
- Transmetteurs de terrain
- Module de contrôle de l'entraînement moteur
- Équipement de test de batterie
- RLC mètres
Fiches techniques

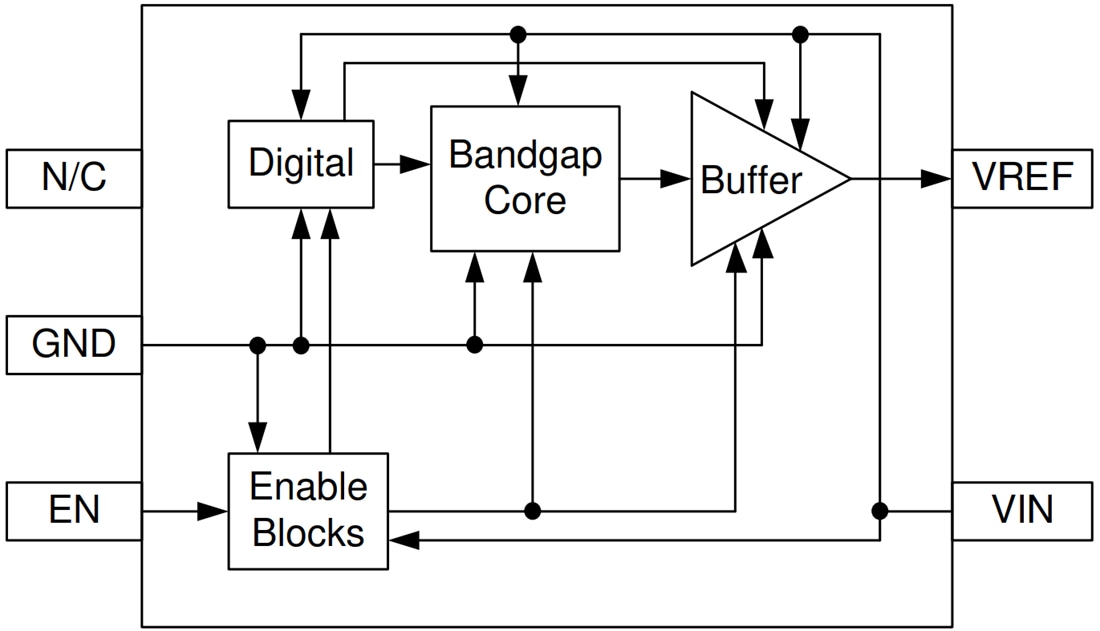

Schéma fonctionnel
Publié le: 2020-07-14
| Mis à jour le: 2024-07-01
