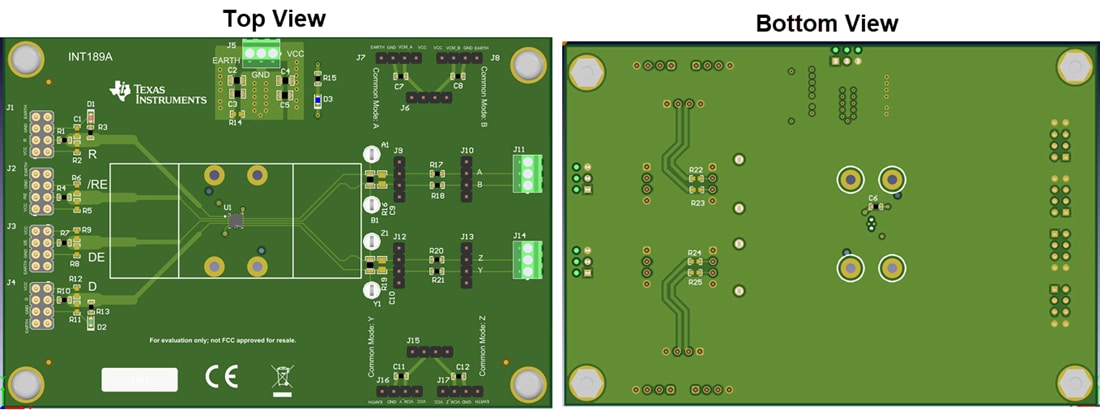

Texas Instruments Module d'évaluation pour émetteur-récepteur RS485FLDPLXDRCEVM

Le module d'évaluation (EVM) d'émetteur-récepteur RS485FLDPLXDRCEVM de Texas Instruments permet un prototypage rapide des émetteurs-récepteurs RS-485 full-duplex de TI tolérants à ±70 V dans le boîtier VSON (DRC). La carte permet de tester les communications simples et différentielles avec des modifications potentielles. Ces modifications comprennent le changement de la résistance de terminaison ou l'ajout d'une polarisation en mode commun au bus pour simuler les différences de potentiel de mise à la terre observées dans les systèmes avec de longs câbles qui partagent une ligne de terre avec une capacité de courant élevée. La carte est livrée préinstallée avec un THVD2412DRCR deTexas Instruments qui permet une communication en duplex intégral jusqu'à 250 kbit/s alimentée par une connexion d'alimentation de 3 V à 5,5 V sur V_CC. La carte prend également en charge le test des systèmes avec des plans EARTH (terre) distincts du plan de référence de la terre du dispositif.
