Texas Instruments Pilote et récepteur en ligne M-LVDS SN65MLVD203B
Le pilote et récepteur de ligne à signalisation différentielle basse tension (M-LVDS) multipoint SN65MLVD203B de Texas Instruments est optimisé pour fonctionner à des débits de signalisation pouvant atteindre 200 Mb/s. Ce dispositif a un pilote robuste de 3,3 V et un récepteur dans l'empreinte QFN standard pour les applications industrielles exigeantes. Les broches du bus sont robustes face aux événements ESD, avec des niveaux élevés de protection du modèle du corps humain et des caractéristiques de décharge de contact CEI. Le dispositif combine un pilote différentiel et un récepteur différentiel (émetteur-récepteur), qui fonctionne à partir d'une seule alimentation 3,3 V. L'émetteur-récepteur est optimisé pour fonctionner à des taux de signalisation pouvant atteindre 200 Mb/s.
Le SN65MLVD203B de Texas Instruments est amélioré par rapport à des dispositifs similaires. Les caractéristiques améliorées incluent une vitesse de balayage contrôlée sur la sortie du pilote pour aider à minimiser les réflexions des goujons non terminés, ce qui permet une meilleure intégrité du signal. Les dispositifs sont caractérisés pour un fonctionnement de –40°C à + 125°C.
Caractéristiques
- Compatibles avec la norme M-LVDS TIA/EIA-899 pour l'échange de données multipoint
- Pilote et récepteur de ligne différentiel basse tension de 30 Ω à 55 Ω pour les débits de signalisation jusqu'à 200 Mb/s, fréquences d'horloge jusqu'à 100 MHz
- Le récepteur de type 1 intègre 25 mV d'hystérésis
- Protection E/S de Bus
- HBM ±8 kV
- Décharge par contact ±8 kV CEI 61000-4-2
- Temps de transition de tension de sortie de pilote contrôlé pour une meilleure qualité du signal
- La plage de tension en mode commun de –1 V à 3,4 V permet le transfert de données avec 2 V de bruit de terre
- Broches de bus à haute impédance lorsqu'elles sont désactivées ou VCC ≤ 1,5 V
- Dispositif 100 Mb/s disponible (SN65MLVD202B)
- Alternatives améliorées par rapport au SN65MLVD203
Applications
- Alternative à faible puissance, haut débit et courte portée à TIA/EIA-485
- Transmission de données multipoint de fond de panier ou câblé et d'horloge
- Stations de base pour les téléphones cellulaires
- Commutateurs de bureau central
- Commutateurs et routeurs réseau

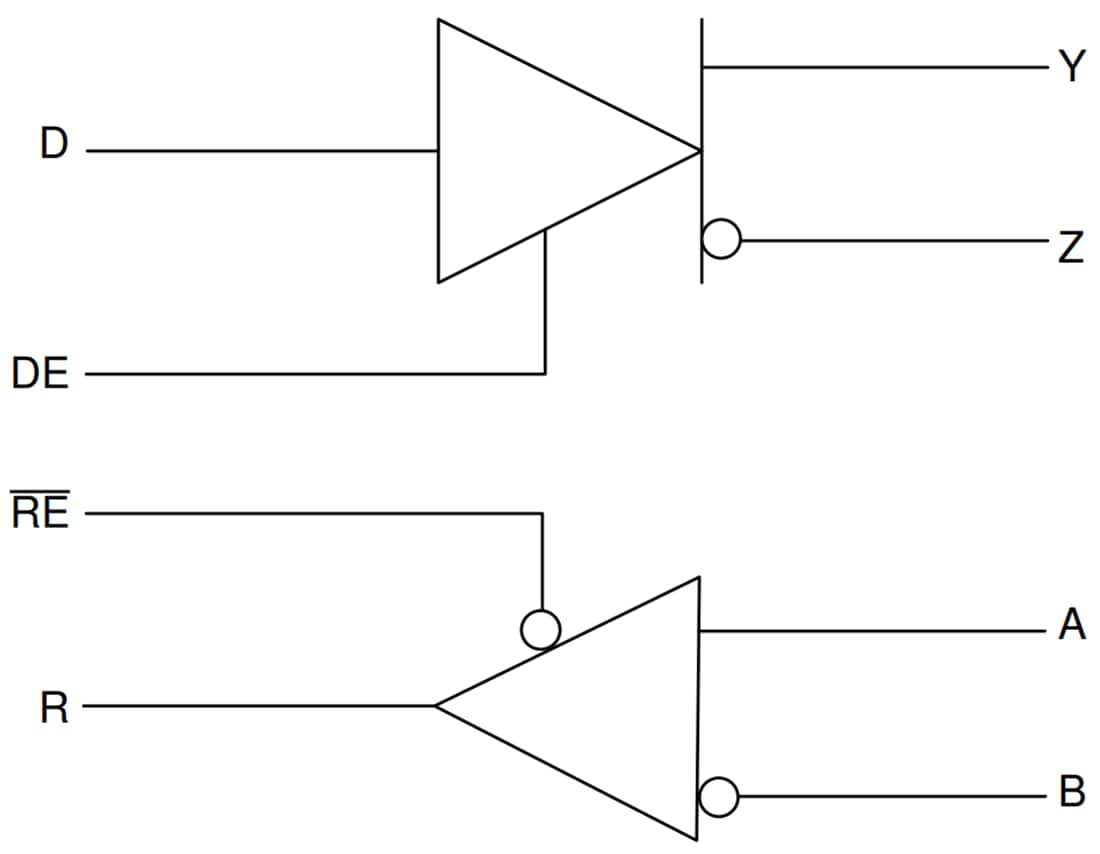

Schéma simplifié
Outil de développement associé
Texas Instruments Module d'évaluation (EVM) M-LVDS MLVD20XBEVM
Conçus pour aider à évaluer les dispositifs de signalisation différentielle multipoint basse tension (M-LVDS).
