Texas Instruments Verrou transparent de type D SN74AC573/SN74AC573-Q1
Le verrou transparent octal de type D SN74AC573/SN74AC573-Q1 de Texas Instruments dispose de sorties à 3 états pilotant des charges hautement capacitives ou à impédance relativement faible. Ce verrou fonctionne dans une plage de tension d'alimentation de 2 V à 6 V et dans une plage de température à l'air libre de -40 °C à 85 °C. Le verrou SN74AC573/SN74AC573-Q1 est idéal pour les ports d'E/S, les registres tampons, les pilotes de bus bidirectionnels et les registres de fonctionnement. Les dispositifs SN74AC573-Q1 sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- tpd maximum de 9 ns à 5 V
- Les entrées acceptent des tensions jusqu'à 6 V
- Les sorties à 3 états pilotent directement les lignes de bus
- Plage de tension d'alimentation de 2 V à 6 V
- Plage de température de fonctionnement à l'air libre de -40 °C à 85 °C
Applications
- Registres de fonctionnement
- Pilotes de bus bidirectionnels
- Registres de tampon
- Ports E/S
Fiches techniques

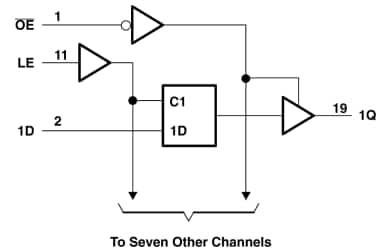

Schéma fonctionnel
Outils de développement associés
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
Texas Instruments Module d'évaluation LOGIQUE 14-24-NL-LOGIC-EVM
Prend en charge tout dispositif logique ou de traduction dans un boîtier BQA, BQB, RGY (14-24 broches), RSV, RJW ou RHL.
Ressources supplémentaires
Publié le: 2024-01-31
| Mis à jour le: 2025-05-06
