Texas Instruments Registres à décalage SN74ACT165/-Q1
Les registres à décalage SN74ACT165/-Q1 de Texas Instruments permettent un chargement parallèle asynchrone des entrées dans huit registres à décalage. Le dispositif comporte une entrée de données en série pour le montage en guirlande. Les registres à décalage incluent un inhibiteur d'horloge et des broches de sortie inversées permettant une flexibilité de laconception du système.
Les Registres SN74ACT165/SN74ACT165-Q1 de TI s'avèrent idéaux pour augmenter le nombre d'entrées sur un microcontrôleur et lors de la révision de cartes.
Les dispositifs SN74ACT165-Q1 sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Homologués AEC-Q1 00 pour des applications automobiles :
- Température de dispositif de classe 1 : de -40 °C à +125 °C
- Niveau 2 de la classification DES de dispositifs HBM
- Niveau de classification CDM DES du dispositif niveau C4B
- Disponible dans un boîtier QFN à flanc mouillable
- Plage de tension d'exploitation de 4,5 V à 5,5 V
- Entrées compatibles TTL
- Sortie continue de ±24 mA à 5 V
- Prend en charge un entraînement de sortie de ±75 mA à 5 V en rafales brèves
- Entraîne des lignes de transmission 50Q
- Exploitation rapide avec un délai de 12,4 ns maximum à 5 V
Applications
- Augmenter le nombre d'entrées sur un microcontrôleur
- Lire dans la révision de la carte
Fiches techniques

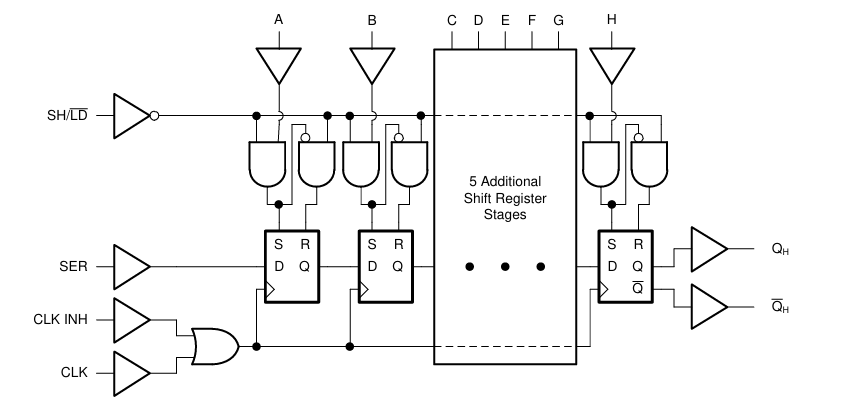

Schéma fonctionnel
Outils Développeur
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
Texas Instruments Module d'évaluation LOGIQUE 14-24-NL-LOGIC-EVM
Prend en charge tout dispositif logique ou de traduction dans un boîtier BQA, BQB, RGY (14-24 broches), RSV, RJW ou RHL.
