Texas Instruments Tampon/pilote octal SN74ACT240/SN74ACT240-Q1
Le tampon/pilote octal SN74ACT240/SN74ACT240-Q1 de Texas Instruments avec des sorties à 3 états est conçu pour améliorer les performances et la densité des pilotes d'adresse mémoire à 3 états, des récepteurs et émetteurs orientés bus et des pilotes d'horloge Ce tampon/pilote comprend des entrées compatibles TTL qui acceptent des tensions allant jusqu'à 5,5 V. Le tampon/pilote SN74ACT240/SN74ACT240-Q1 fonctionne dans une plage de tension d'alimentation de 4,5 V à 5,5 V VCC et offre un tpd maximum de 8,5 ns à 5 V. Ce tampon/pilote est utilisé dans les commutateurs de réseau, les smartphones et les applications de santé et de fitness. Les dispositifs SN74ACT240-Q1 de Texas Instruments sont homologués AEC-Q100 pour les applications automobiles.
Caractéristiques
- Organisé en deux tampons ou pilotes de 4 bits avec des entrées séparées d'activation de sortie
- Plage de tension d'alimentation de 4,5 V à 5,5 V VCC
- Les entrées acceptent les tensions jusqu'à 5,5 V
- 8,5 ns maximum tpd à 5 V
- Les entrées sont compatibles TTL
- Courant continu de ±200 mA via VCC ou GND
- Comprend des sorties push-pull CMOS équilibrées
Applications
- Smartphones
- Commutateurs de réseau
- Santé et fitness ou wearables
Fiches techniques

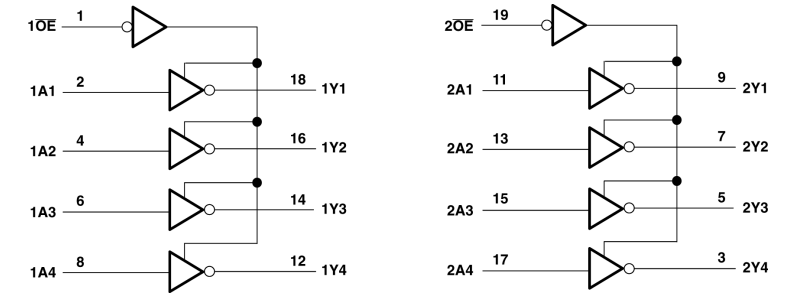

Schéma logique
Outils de développement associés
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
Texas Instruments Module d'évaluation LOGIQUE 14-24-NL-LOGIC-EVM
Prend en charge tout dispositif logique ou de traduction dans un boîtier BQA, BQB, RGY (14-24 broches), RSV, RJW ou RHL.
