Texas Instruments Tampons en ligne/tampons hexagonaux SN74HCS367/SN74HCS367-Q1
Les pilotes en ligne/tampons hexagonaux SN74HCS367/SN74HCS367-Q1 de Texas Instruments sont des tampons hexagonaux avec des sorties à 3 états et des entrées à bascule de Schmitt. Le dispositif est configuré en deux bancs, un avec quatre pilotes et un avec deux pilotes, chacun contrôlé par sa broche d'activation de sortie. Les dispositifs SN74HCS157-Q1 de Texas Instruments sont homologués AEC-Q100 pour les applications automobiles.
Caractéristiques
- Large plage de tension de fonctionnement de 2 V à 6 V
- Les entrées de déclenchement de Schmitt permettent des signaux d'entrée lents ou bruyants
- Entraînement de la sortie de ±7,8 mA à 6 V
- Plage de température ambiante étendue TA de -40 à +125 °C
- Faible consommation d'énergie
- ICC standard de 100 nA
- Courant de fuite d'entrée standard de ±100 nA
Applications
- Activer ou désactiver un signal numérique
- Éliminer les signaux d'entrée lents ou bruyants
- Maintenir un signal pendant la réinitialisation du contrôleur
- Lisser un courant rendu instable avec un commutateur
Fiches techniques

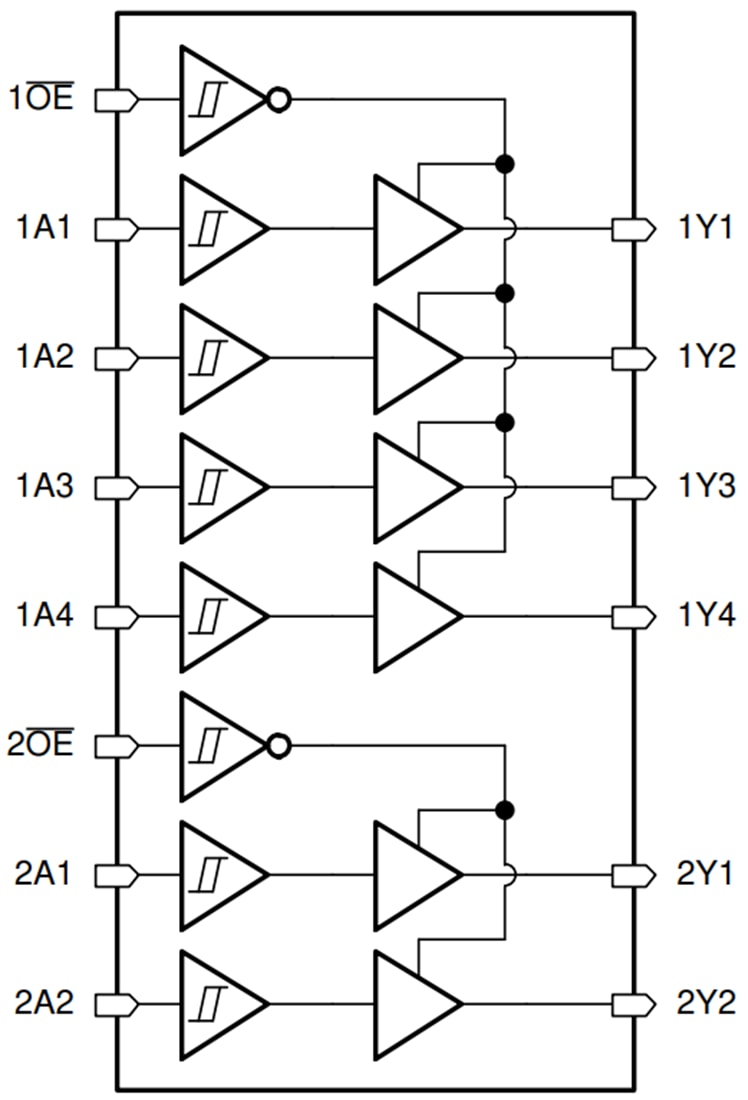

Schéma fonctionnel
Outils de développement associés
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
