Texas Instruments Convertisseurs hexagonaux SN74HCS05/SN74HCS05-Q1
Les onduleurs hexagonaux SN74HCS05/SN74HCS05-Q1 de Texas Instruments contiennent six onduleurs indépendants comportant des sorties à drains ouverts et des entrées à bascules de Schmitt. Chaque grille exécute la fonction booléenne Y = A en logique positive. Les dispositifs SN74HCS05-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Large plage de tension de fonctionnement de 2 V à 6 V
- Les entrées à bascule de Schmitt permettent des signaux d'entrée lents ou bruyants
- Pilote de sortie de ±7,8 mA sous 5 V
- Plage thermique ambiante étendue de -40 à +125 °C, TA
- Faible consommation d'énergie
- ICC standard de 100 nA
- Courant de fuite d'entrée standard de ±100 nA
Applications
- LED indicateurs de pilote
- Décalage de niveau à l'aide de sorties à drain ouvert
- Conversion d'un signal numérique
Fiches techniques

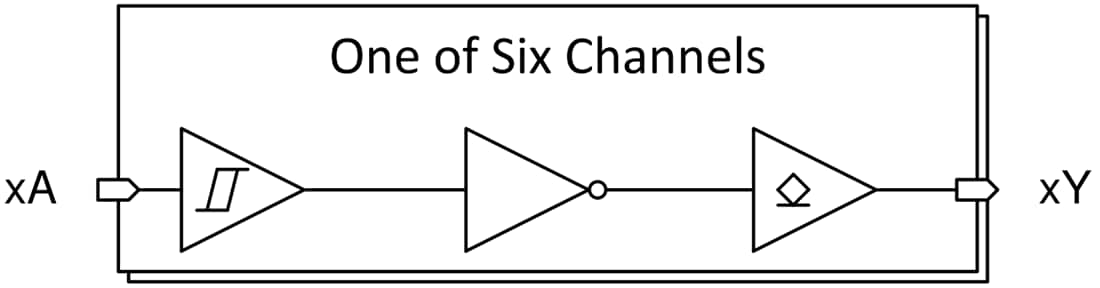

Schéma fonctionnel
Outils de développement associés
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
Publié le: 2020-08-14
| Mis à jour le: 2024-11-07
