Texas Instruments Tampon de Bus Quadruple SN74HCS125/SN74HCS125-Q1
Le tampon de Bus Quadruple SN74HCS125/SN74HCS125-Q1 de Texas Instruments contient quatre tampons indépendants avec des sorties à 3 états et des entrées de déclenchement de Schmitt. Chaque tampon exécute la fonction booléenne y = a en logique positive. Les sorties peuvent être placées dans un État Hi-Z en appliquant un haut sur la broche OE. Les dispositifs SN74HCS157-Q1 de Texas Instruments sont homologués AEC-Q100 pour les applications automobiles.
Caractéristiques
- Large plage de tension de fonctionnement de 2 V à 6 V
- Les entrées à bascule de Schmitt permettent des signaux d'entrée lents ou bruyants
- Pilote de sortie de ±7,8 mA sous 5 V
- Plage étendue de température ambiante de -40 à +125 °C, TA
- Faible consommation d'énergie
- ICC standard de 100 nA
- Courant de fuite d'entrée standard de ±100 nA
Applications
- Activer ou désactiver un signal numérique
- Contrôle d'une LED d'indication
- Lisser un courant rendu instable avec un commutateur
- Élimine les signaux d'entrée lents ou bruyants
Fiche technique

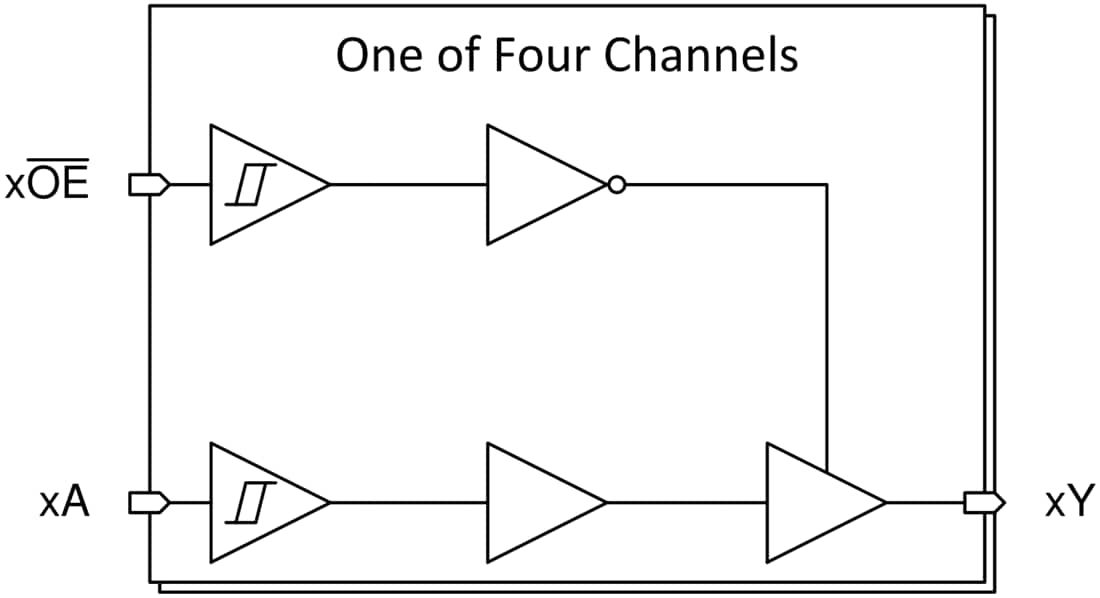

Schéma fonctionnel
Outils de développement associés
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
