Texas Instruments Décodeur/Démultiplexeur SN74HCS138/SN74HCS138-Q1
Le décodeur/démultiplexeur SN74HCS138/SN74HCS138-Q1 de Texas Instruments est un décodeur trois à huit avec une sortie standard strobe (G2) et deux sorties strobes actives basses (G1 et G0). Lorsque les sorties sont immobilisées par l'une des entrées stroboscopiques, elles sont toutes forcées à l'état élevé. Lorsque les sorties ne sont pas désactivées par les entrées strobe, seule la sortie sélectionnée est faible tandis que tous les autres sont élevés. Les dispositifs SN74HCS138-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Large plage de tension de fonctionnement de 2 V à 6 V
- Les entrées de déclenchement de Schmitt permettent des signaux d'entrée lents ou bruyants
- Entraînement de la sortie de ±7,8 mA à 6 V
- Plage étendue de température ambiante TA de -40 à +125 °C
- Faible consommation d'énergie
- ICC standard de 100 nA
- Courant de fuite d'entrée standard de ±100 nA
Applications
- Sélection de périphérique de mémoire avec un bus de données partagé
- Données d'itinéraire
- Réduisent le nombre requis de sorties pour les applications à sélection de circuit
Fiches techniques

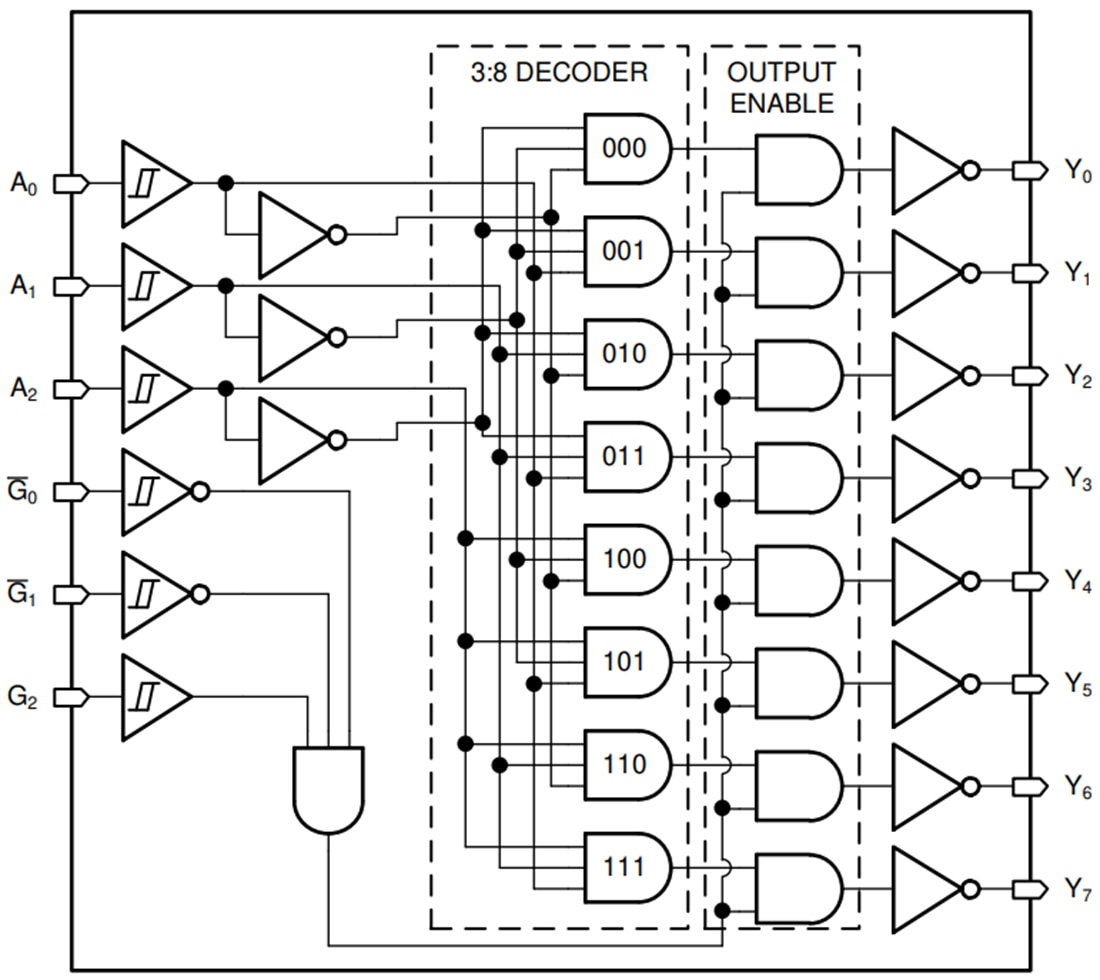

Schéma fonctionnel
Outils de développement associés
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
Texas Instruments Module d'évaluation LOGIQUE 14-24-NL-LOGIC-EVM
Prend en charge tout dispositif logique ou de traduction dans un boîtier BQA, BQB, RGY (14-24 broches), RSV, RJW ou RHL.
