Texas Instruments Multiplexeurs 8-à-1 SN74HCS151/SN74HCS151-Q1
Les multiplexeurs 8-à-1SN74HCS151/SN74HCS151-Q1 de Texas Instruments contiennent un décodage binaire complet pour sélectionner l’une des huit sources de données et des sorties complémentaires. L'entrée stroboscopique (g) doit être à un niveau logique bas pour permettre les entrées. Un haut niveau à la borne stroboscopique force la sortie W à être élevée et la sortie Y à être faible. Les dispositifs SN74HCS151-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Large plage de tension de fonctionnement de 2 V à 6 V
- Les entrées de déclenchement de Schmitt permettent des signaux d'entrée lents ou bruyants
- Pilote de sortie de ±7,8 mA à 6 V
- Plage de température ambiante étendue : –40 °C à +125 °C, TA
- Faible consommation d’énergie
- ICC standard de 100 nA
- Courant de fuite d'entrée standard de ±100 nA
Applications
- Sélection des données
- Multiplexage
Fiches techniques

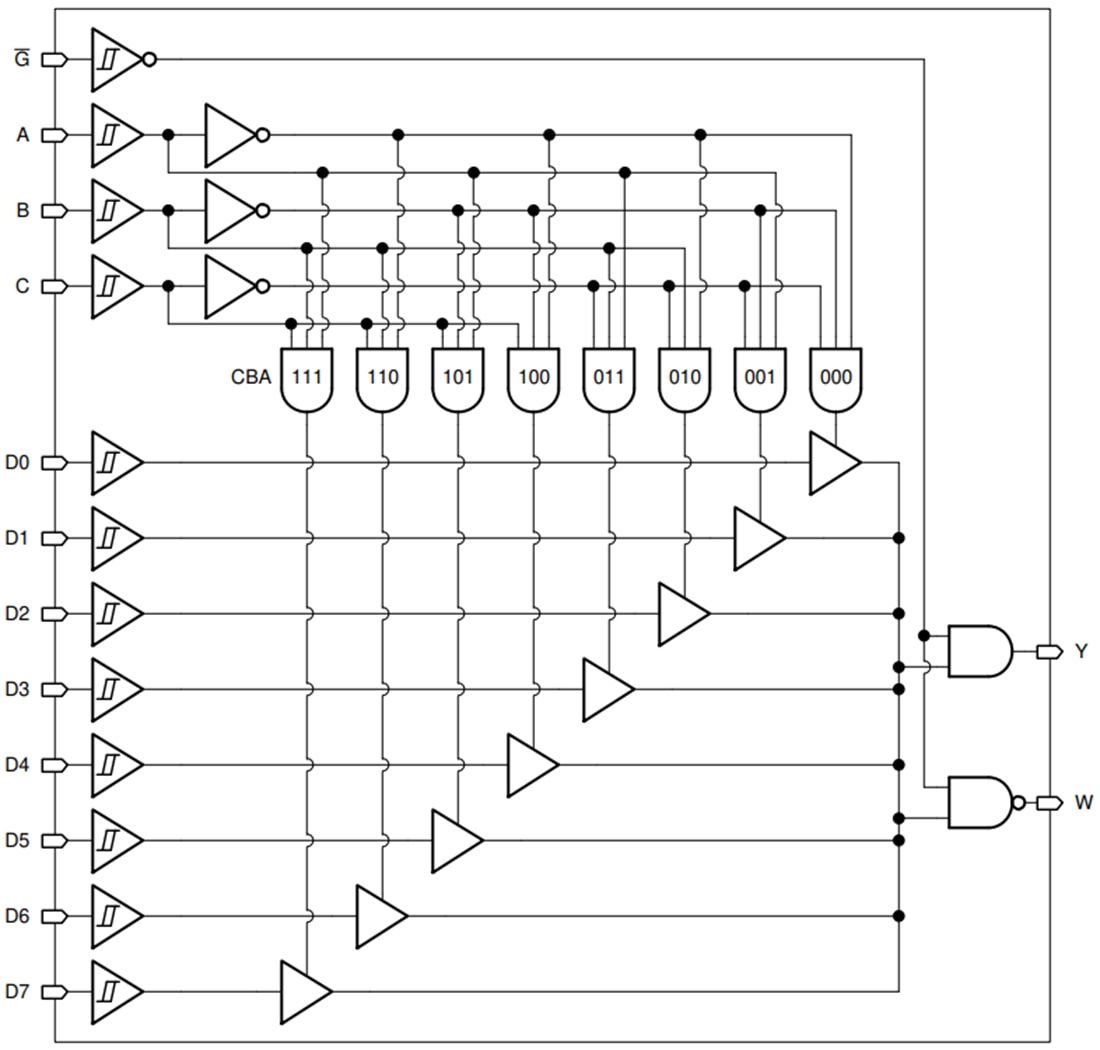

Schéma fonctionnel
Outils de développement associés
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
Publié le: 2020-12-08
| Mis à jour le: 2024-10-11
