Texas Instruments Double grille ET à 4 entrées SN74HCS21/SN74HCS21-Q1
La double grille ET à 4 entrées SN74HCS21/SN74HCS21-Q1 de Texas Instruments contient deux grilles ET à 4 entrées indépendantes avec des entrées à bascule de Schmitt. Chaque grille exécute la fonction booléenne Y = A ● B C D en logique positive. Les dispositifs SN74HCS21-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Large plage de tension d’exploitation de 2 V à 6 V
- Faible consommation d’énergie
- ICC standard de 100 nA
- Courant de fuite d'entrée standard de ±100 nA
- Les entrées de déclenchement de Schmitt permettent des signaux d'entrée lents ou bruyants
- Entraînement de sortie de ±7,8 mA à 5 V
- Plage de température ambiante étendue : de -40 °C à +125 °C, TA
Applications
- Combiner les signaux de bonne alimentation
- Activer des signaux numériques
Fiches techniques

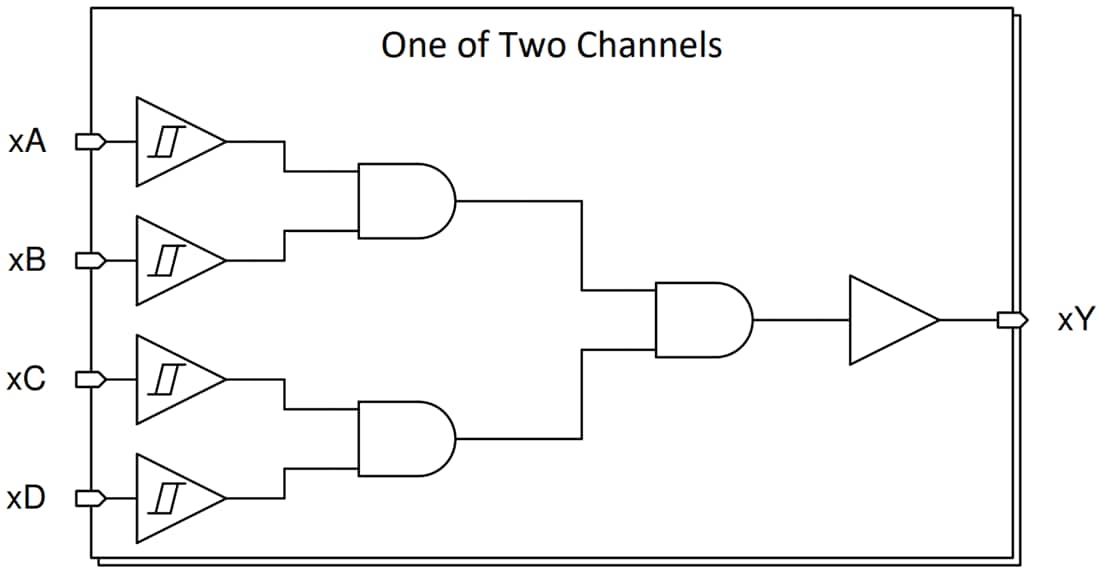

Schéma fonctionnel
Outils de développement associés
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
Publié le: 2020-06-01
| Mis à jour le: 2024-06-21
