Texas Instruments Grille ET EXCLUSIF quadruple entrée SN74HCS266/SN74HCS266-Q1
La grille quadruple ET exclusif à 2 entrées SN74HCS266/SN74HCS266-Q1 de Texas Instruments contient quatre grilles ET EXCLUSIF à 2 entrées indépendantes avec des sorties à drain ouvert et des entrées à bascule de Schmitt. Chaque grille exécute la fonction booléenne Y = A B en logique positive. Les composants SN74HCS266-Q1 de Texas Instruments sont homologués AEC-Q100 pour les applications automobiles.
Caractéristiques
- Large plage de tension de fonctionnement de 2 V à 6 V
- Les entrées de déclenchement de Schmitt permettent des signaux d'entrée lents ou bruyants
- Entraînement de la sortie de ±7,8 mA à 6 V
- Plage étendue de température ambiante de -40 à +125 °C, TA
- Faible consommation d'énergie
- ICC standard de 100 nA
- Courant de fuite d'entrée standard de ±100 nA
Applications
- Détecter les différences de phase dans les signaux d'entrée
- Créer un convertisseur/tampon sélectionnable
Fiches techniques

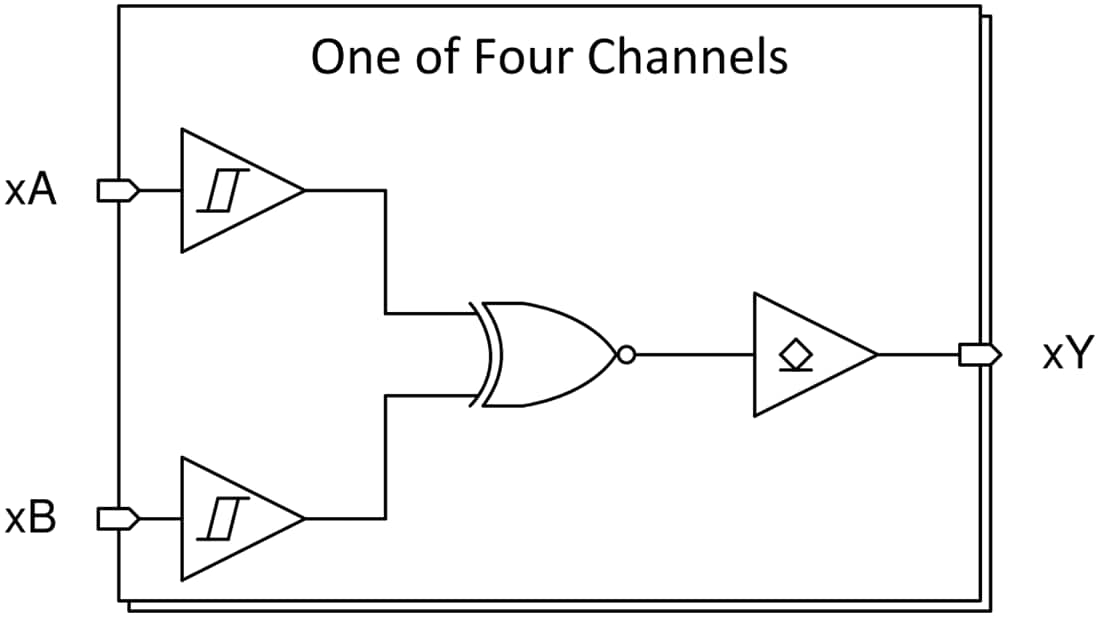

Schéma fonctionnel
Outils de développement associés
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
Publié le: 2020-08-11
| Mis à jour le: 2024-08-02
