Texas Instruments SN74HCS273/SN74HCS273-Q1 d-Type Octal Flip-Flops - TI | Mouser
Les balances octales de Type D SN74HCS273/SN74HCS273-Q1 de Texas Instruments sont des balances octales retournées de type D à déclenchement positif avec des entrées à déclenchement de Schmitt, une entrée partagée active à faible luminosité (CLR) et une horloge (CLK). Les composants SN74HCS273-Q1 de Texas Instruments sont homologués AEC-Q100 pour les applications automobiles.
Caractéristiques
- Large plage de tension de fonctionnement de 2 V à 6 V
- Les entrées à bascule de Schmitt permettent des signaux d'entrée lents ou bruyants
- Faible consommation électrique
- ICC standard de 100 nA
- Courant de fuite d'entrée standard de ±100 nA
- Entraînement de sortie de ±7,8 mA à 6 V
- –40° C à +125° C, TA plage de température ambiante étendue
Applications
- Synchroniser les données à l'horloge
- Mémoire Simple - 8 bits
Fiches techniques

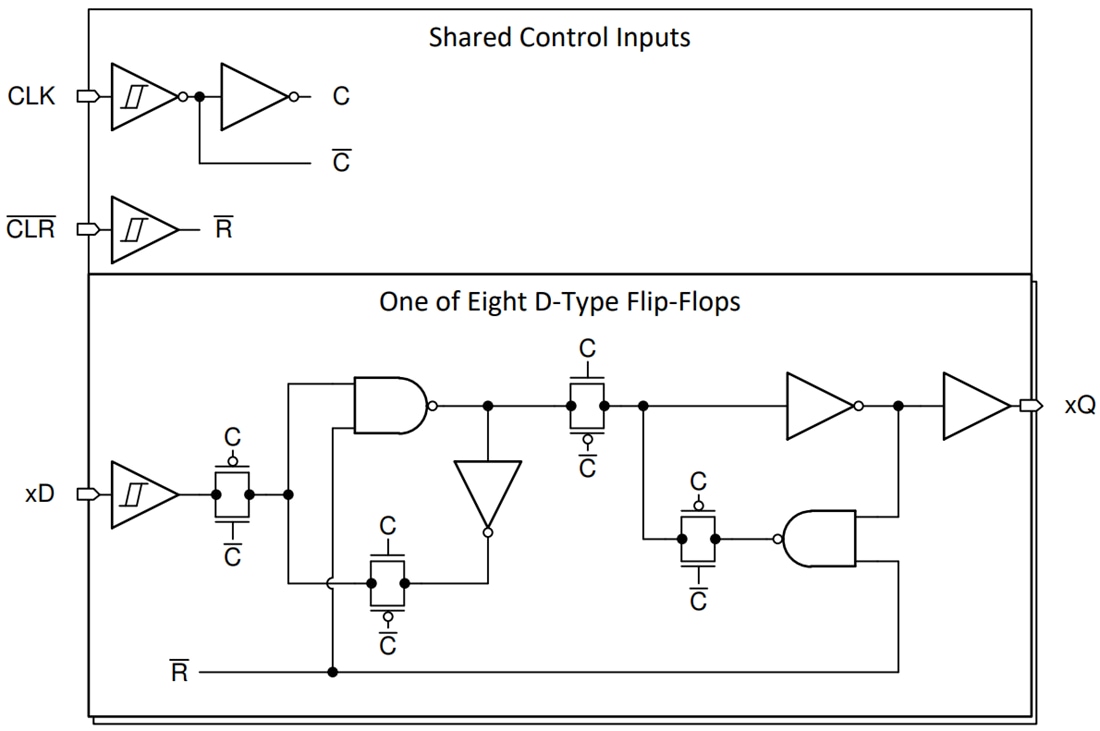

Schéma de principe fonctionnel
Outils de développement associés
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
