Texas Instruments Amplificateur audio mono de classe D à entrée numérique TAS2780
L'amplificateur audio mono de classe D à entrée numérique TAS2780 de Texas Instruments est optimisé pour piloter efficacement une puissance de crête élevée dans de petits haut-parleurs. L'amplificateur de classe D fournit 25 W de puissance continue dans une charge de 4 Ω avec moins de 1 % de THD+N à une tension d'alimentation de 18 V. La large plage de tension d'entrée du composant et sa puissance de sortie élevée sont idéales pour les systèmes alimentés par batterie ou ligne.
L'amplificateur audio mono de classe D à entrée numérique TAS2780 de TI est polyvalent en tant qu'amplificateur conventionnel ou avec des algorithmes de protection des haut-parleurs basés sur l'hôte. La tension de haut-parleur et la détection de courant intégrés permettent une rétroaction en temps réel des conditions de haut-parleur aux algorithmes de protection via un chemin I2S.
L'architecture d'alimentation à pont en Y TAS2780 améliore l'efficacité en sélectionnant en interne les alimentations pour une marge optimale. De plus, le schéma de prévention des baisses de tension avec plusieurs seuils réduit le gain du chemin du signal lorsque l'alimentation chute. Jusqu'à huit dispositifs TAS2780 peuvent partager un bus commun via des interfaces I2S/TDM et I2C.
Le TAS2780 est logé dans un boîtier HR-QFN à 30 broches pour un encombrement PCB réduit.
Caractéristiques
- Caractéristiques principales
- Alimentation 23 V pour étage de sortie de classe D
- Architecture d'alimentation à multi-niveaux en pont Y
- Contrôle du spectre étalé
- La sortie à ultrasons prend en charge jusqu'à 40 kHz
- Puissance de sortie :
- 25W, 1% THD+N (4Ω, 18V)
- Puissance de sortie maximale 30 W, THD+N 10 %
- Rendement (THDN 1 %) et consommation électrique
- 83 % à 1 W, 4 Ω, PVDD = 12 , VBAT1S = 3,8 V
- 83 % à 1 W, 8 Ω, PVDD = 18 V, VBAT1S = 5 V
- 85 % à 1 W, 4 Ω, PVDD = 18 V, VBAT1S = 5 V
- 89 % à 15 W, 4 Ω, PVDD = 18 V, VBAT1S = 5 V
- 93 % à 15 W, 8 Ω, PVDD = 18 V, VBAT1S = 5 V
- <0,5 μA en mode arrêt matériel
- Alimentation électrique et gestion de l'alimentation :
- PVDD de 3 V à 23 V
- VBAT1S de 2,7 V à 5,5 V
- AVDD de 1,8 V
- IOVDD de 1,8 V/3,3 V
- Interfaces et contrôle :
- SDOUT pour annulation d'écho
- I2S/TDM : 8 canaux de 32 bits jusqu'à 96 kS/s
- I2C : adresses sélectionnables avec Fast Mode+
- Bus de communication inter-puce
- Taux d'échantillonnage de 44,1 kHz à 96 kHz
- Gestion des haut-parleurs intégrée, protection et EMI :
- IV-sense en temps réel pour la protection des haut-parleurs
- Protection contre les courts-circuits et les charges ouvertes
- Protection thermique et contre les surintensités
- Protection contre les baisses de tension avec limiteur de puissance
- Protection contre les surpuissances et les batteries faibles
- Limiteurs de suivi d'alimentation PVDD et VBAT1S
- Repli thermique
- Réaction post-filtre
- Contrôle du taux de dérive en sortie
Applications
- Ordinateurs portables et de bureau
- Haut-parleurs intelligents
- Tablettes et terminaux portables
- Haut-parleurs sans fil
Produits associés
Texas Instruments Module d'évaluation TAS2780EVM
Conçu pour intégrer l'amplificateur TAS2780 dans le système et également fournir une sortie haut-parleur mono.

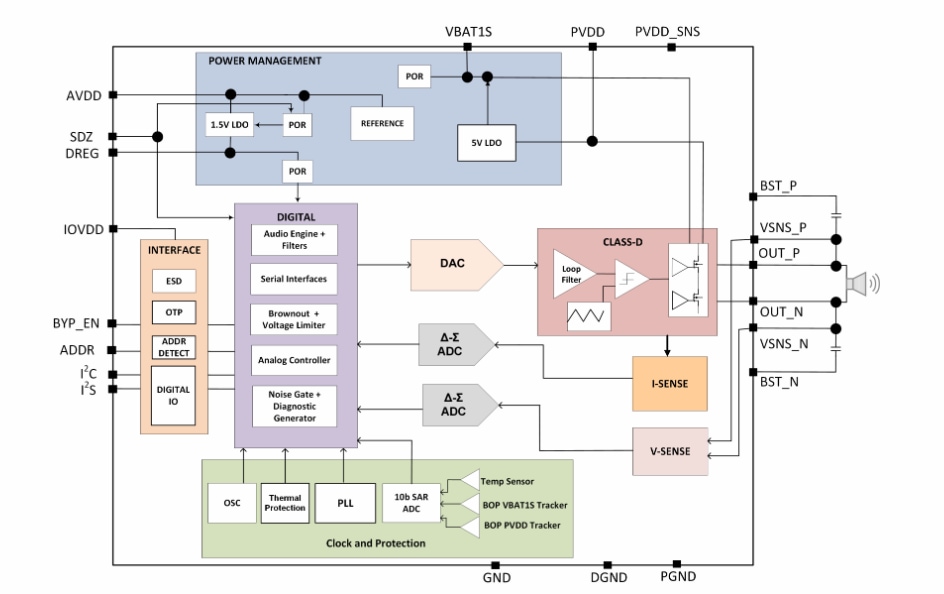

Schéma fonctionnel
