Texas Instruments Amplificateur de classe D TAS2781
L'amplificateur de classe D TAS2781 de Texas Instruments est optimisé avec une protection de haut-parleur intégrée en temps réel et traitement audio. Le TAS2781 fournit 25 W de puissance continue dans une charge de 4 Ω avec moins de 1 % THD+N à une tension d'alimentation de 18 V. La large plage de tension d'entrée et la puissance de sortie élevée du composant sont idéales pour les systèmes alimentés par batterie ou par secteur.
Le DSP sur puce de l'amplificateur de classe D TAS2781 de TI prend en charge l'algorithme de protection des haut-parleurs de l'amplificateur intelligent de Texas Instruments. L'équipement de détection de courant et de tension de haut-parleur intégré pour la surveillance en temps réel des haut-parleurs. L'architecture de puissance à pont en Y améliore l'efficacité de l'amplificateur en sélectionnant en interne les alimentations pour une marge optimale. Un schéma de prévention de baisses de tension avec un seuil réglable réduit le gain du chemin de signal lorsque l'alimentation chute.
L'algorithme Hybrid-Pro permet à l'utilisateur d'optimiser l'efficacité et d'améliorer la durée de vie de la batterie en contrôlant l'alimentation externe. Jusqu'à huit dispositifs TAS2781 peuvent partager un bus commun via les interfaces I2S/TDM et I2C/SPI.
Le TAS2781 est logé dans un boîtier HR-QFN à 30 broches pour une empreinte sur le circuit imprimé compacte.
Caractéristiques
- Caractéristiques principales
- DSP intégré pour le traitement audio
- Alimentation de 23 V pour l'étage de sortie de classe D
- Architecture d'alimentation à multi-niveaux en pont Y
- Algorithme de commande d'amplification externe hybride-pro
- La sortie à ultrasons prend en charge jusqu'à 40 kHz
- Efficacité (THDN de 1 %) et consommation d'énergie
- 82 % à 1 W, 4 Ω, PVDDH = 12 V, PVDDL = 3,8 V
- 83 % à 1 W, 8 Ω, PVDDH = 18 V, PVDDL = 5 V
- 84% à 1 W, 4 Ω, PVDDH = 18 V, PVDDL = 5 V
- 90 % à 15 W, 4 Ω, PVDDH = 18 V, PVDDL = 5 V
- 93 % à 15 W , 8 Ω, PVDDH = 18 V, PVDDL = 5 V
- < 0,5 μa="" en="" mode="" d'arrêt="" du="">
- Alimentations électriques et gestion :
- AVDD de 1,8 V
- IOVDD de 1,8 V/3,3 V
- PVDDL 2,7 V à 5, 5 V
- PVDDH de 4,5 V à 23 V
- Puissance de sortie :
- 25 W, 1 % THD+N (4 Ω, 18 V)
- Puissance de sortie maximale 30 W, THD+N 10 %
- Interfaces et contrôle :
- SDOUT pour l'annulation de l'écho
- I2S/TDM 8 canaux 32 bits atteignant 192 kS/s
- I2C avec interface Fast Mode+ ou SPI
- Bus de communication inter-puce
- Taux d'échantillonnage de 16 kHz à 192 kHz
- Traitement audio DSP avancé :
- IV-sense en temps réel pour la protection des haut-parleurs
- compresseur à portée dynamique
- Protection contre les baisses de tension avec limiteur de puissance
- Communication d'équilibrage multicanal
- Protection et EMI :
- Protection contre les surpuissances et les batteries faibles
- Limiteurs de suivi d'alimentation PVDDH / PVDDL
- Protections thermiques et contre les surintensités
- Repli thermique
- Rétroaction post-filtre et contrôle du taux de dérive
Applications
- Ordinateurs portables et de bureau
- Haut-parleurs intelligents
- Tablettes et terminaux portables
- Haut-parleurs sans fil
Module d'évaluation
Texas Instruments Module d'évaluation TAS2781EVM
Évalue les performances de l'amplificateur audio à entrée numérique de classe D TAS2781 dans une configuration mono.

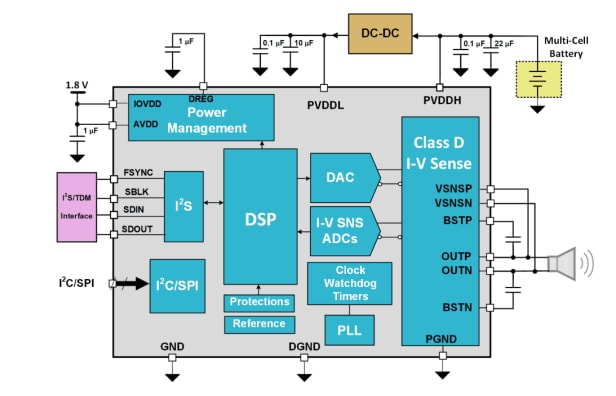

Schéma
