Texas Instruments Amplificateur stéréophonique de classe D TAS5830 de 65 W

L’amplificateur stéréophonique de classe D TAS5830 de 65 W de Texas Instruments est un amplificateur stéréophonique à haute performance de classe D en boucle fermée avec un processeur audio intégré et une prise en charge audio jusqu’à 192 kHz. Lors du réglage du dispositif en mode de contrôle matériel, le TAS5830 prend en charge la sélection de la fréquence de commutation, du gain analogique, du mode BTL/PBTL et du seuil de limite du courant cycle par cycle via la configuration PIN. Ce mode est conçu pour éliminer les efforts d’intégration du pilote logiciel du système final.

L’amplificateur TAS5830 de Texas Instruments offre également des fonctionnalités DSP, une suppression des vibrations et un limiteur de fréquence. La suppression des vibrations réduit le gain du signal aux fréquences qui provoquent des vibrations en interaction avec l’enceinte du haut-parleur, améliorant ainsi la qualité sonore. Le processus de limiteur de fréquence détecte le niveau d’entrée, limite dynamiquement le gain de l’égaliseur et contribue au niveau de pression acoustique sans changement de phase.

Caractéristiques

  • Prend en charge plusieurs configurations de sortie
    • Deux × 80 W, mode BTL (4 Ω, 26 V, THD+N=10 %)
    • Deux × 65 W, mode BTL (4 Ω, 26 V, THD+N=1 %)
    • Deux × 74 W, mode BTL (6 Ω, 30 V, THD+N=10 %)
    • Deux × 63 W, mode BTL (6 Ω, 30 V, THD+N=1 %)
    • Un × 151 W, mode PBTL (3 Ω, 30 V, THD+N=10 %)
    • Un × 131 W, mode PBTL (3 Ω, 30 V, THD+N=1 %)
  • E/S audio flexibles
    • Prend en charge les fréquences d’échantillonnage de 32, 44,1, 48, 88,2, 96 et 192 kHz
    • Prend en charge les entrées I2S, LJ, RJ, TDM de 4 à 16 canaux
    • SDOUT pour l’annulation de la surveillance audio, de sous-canal ou d’écho
    • Prend en charge l’interface audio numérique à 3 fils (aucun MCLK requis)
  • Modulation de classe D à haute efficacité avec une efficacité énergétique > 90 % et une résistance RDSon de 70 mΩ
  • Excellente performance audio
    • THD+N ≤ 0,03 % à 1 W, 1 kHz, PVDD = 12 V
    • SNR ≥ 110 dB (pondération A), ICN ≤ 40 µVrms
  • Caractéristiques de traitement flexibles
    • DRC avancé à 3 bandes + deux égaliseurs + AGL + deux égaliseurs
    • 15 BQ par canal, compteur de niveau
    • Échantillonnage de processeur 96 kHz, 192 kHz
    • Mélangeur, volume, EQ dynamique, barre transversale de sortie
    • Détection PVDD et suivi du signal audio par algorithme de classe H
    • Suppression des vibrations, limiteur de fréquence
  • Configurations flexibles de l’alimentation électrique
    • PVDD : de 4,5 V à 30 V
    • DVDD et E/S : 1,8 V ou 3,3 V
  • Excellente auto-protection intégrée
    • Erreur de surintensité (OCE)
    • La limite du courant cycle par cycle prend en charge quatre niveaux de surintensité sélectionnables
    • Avertissement de surchauffe (OTW)
    • Erreur de surchauffe (OTE)
    • Verrouillage de sous-tension et de surtension (UVLO/OVLO)
    • Détection de chute de tension PVDD
  • Intégration facile du système
    • Contrôle logiciel I2C (TAS5830 prend en charge les modes Fast et Fast Plus) ou mode matériel
    • Moins de composants passifs sont nécessaires par rapport aux dispositifs à boucle ouverte

Applications

  • Haut-parleur alimenté par batterie
  • Haut-parleurs sans fil BLUETOOTH®
  • Barres de son et caissons de basses
  • Haut-parleur intelligent

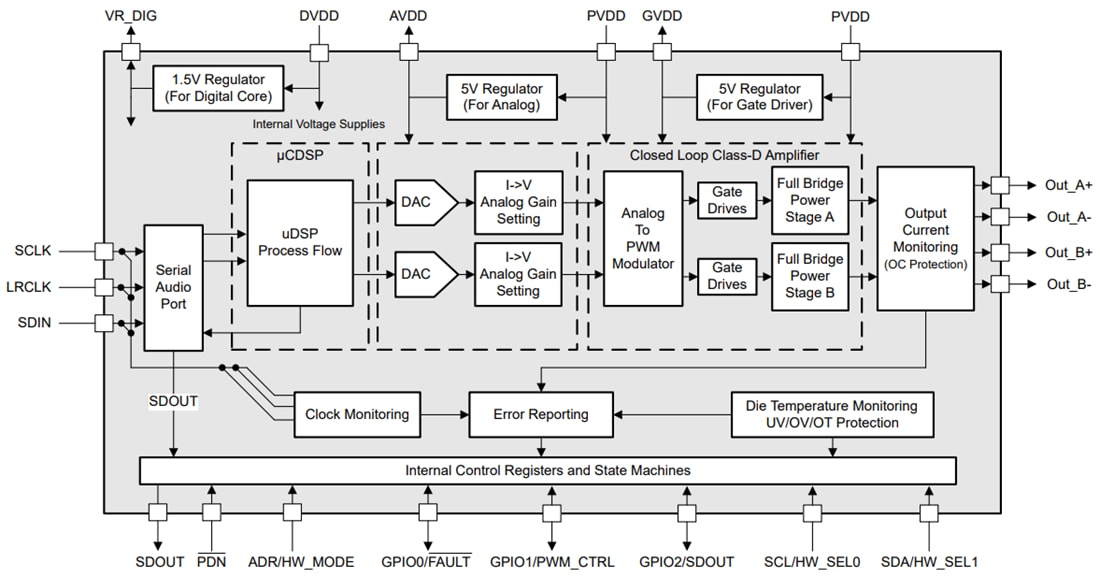

Schéma fonctionnel

Schéma de principe - Texas Instruments Amplificateur stéréophonique de classe D TAS5830 de 65 W
