Texas Instruments Module d'évaluation d'amplificateur TAS6584Q1EVM
Le module d’évaluation (EVM) d’amplificateur TAS6584Q1EVM de Texas Instruments présente le TAS6584-Q1, un amplificateur audio de classe D automobile à quatre canaux à entrée numérique de 45 V, 10 A avec détection de courant et diagnostics de charge en temps réel. Le module d’évaluation dispose également d’un contrôleur USB-I2C embarqué pour l’évaluation du module d’évaluation piloté par une interface graphique. L’amplificateur automobile de classe D TAS6584-Q1 aide à créer une expérience audio immersive tout en prenant en charge des diagnostics de haut-parleurs en temps réel pendant la lecture audio. Le TAS6584-Q1 fournit 213 W (THD+N de 1 %) par canal dans 4 Ω avec une alimentation 45 V. Le composant TAS6584-Q1 de Texas Instruments dispose de larges capacités de tension d’alimentation, de 4,5 V à 45 V, et intègre des diagnostics de veille CC et CA et de charge en temps réel. Le composant TAS6584-Q1 comprend également une technologie à spectre étalé pour répondre aux normes de conformité EMI CISPR25 classe 5.
Caractéristiques
- Quatre canaux, 213 W par canal, avec un THD+N de 1 %, dans 4 Ω avec une alimentation 45 V
- L’amplificateur audio automobile de classe D 45 V avec détection de courant intégrée fournit une puissance de sortie maximale et une audio haute fidélité
- Le DSP intégré du TAS6584-Q1 permet un suivi d’enveloppe de classe H, éliminant le besoin de développer un logiciel de suivi complexe ou un microcontrôleur externe
- Expérience audio Immersive tout en prenant en charge des diagnostics de haut-parleurs en temps réel pendant la lecture audio
- Le TAS6584-Q1 dispose d’un courant de repos faible pour les amplificateurs de classe D 45 V (<2 w à="" 14,4 v)="" et="" d’un="" fonctionnement="" très="" efficace="" de="" faible="" à="" haute="">
- Options d’entrée optique SPDIF, USB et PSIA (I2S externe)

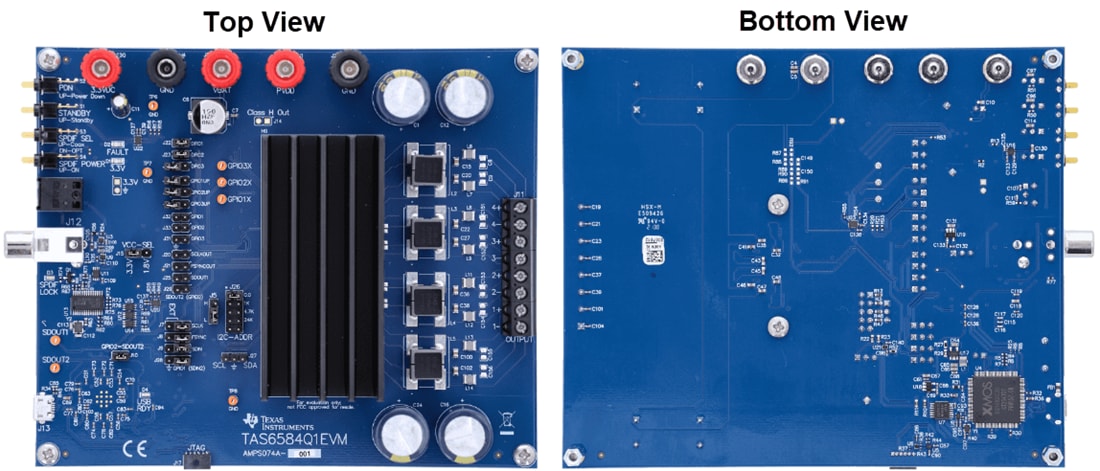

Configuration de carte
Publié le: 2024-04-04
| Mis à jour le: 2024-04-09
