Texas Instruments Module d'évaluation TCA6507EVM
Le module d'évaluation TCA6507EVM de Texas Instruments teste les capacités du pilote LED I2C TCA6507. Le TCA6507 effectue un fondu de LED progressif automatique et contrôle le modèle de luminosité et de clignotement, simultanément à l'aide d'un contrôle d'intensité de modulation de largeur d'impulsion. Le TCA6507EVM de TI est équipé d'une LED RVB et de quatre LED vertes. De plus, le composant dispose d'un redresseur de niveau embarqué pour la conversion entre différents niveaux logiques de l'hôte et le TCA6507.
Caractéristiques
- Redresseur de niveau embarqué pour un fonctionnement jusqu'à 5,5 V
- Sept LED pour les tests de fonctionnalité
- Un cavalier pour connecter une charge de sortie alternative
Applications
- Téléphones portables
- Ordinateurs de bureau et ordinateurs portables
- Interface homme-machine
Équipement nécessaire
- Alimentation électrique capable de fournir la tension souhaitée au TCA6507 et au bus I2C
- Oscilloscope à 4 canaux si les utilisateurs souhaitent observer les transactions I2C des deux côtés du redresseur de niveau
- Microcontrôleur, processeur ou analyseur numérique qui peut envoyer et recevoir I2C

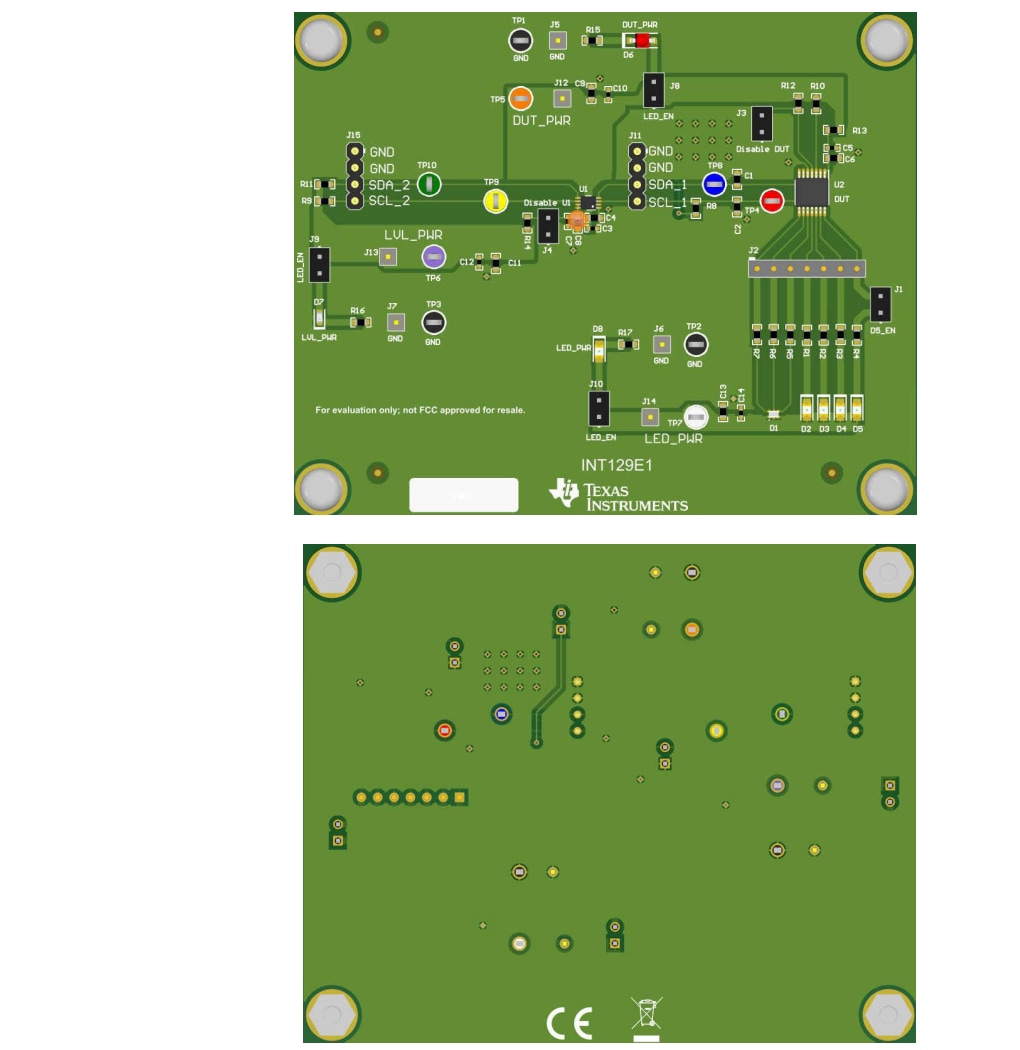

Configuration du circuit imprimé
Publié le: 2023-08-04
| Mis à jour le: 2023-08-15
