Texas Instruments Tampon de bus I2C et SMBus échangeable à chaud TCA9511A

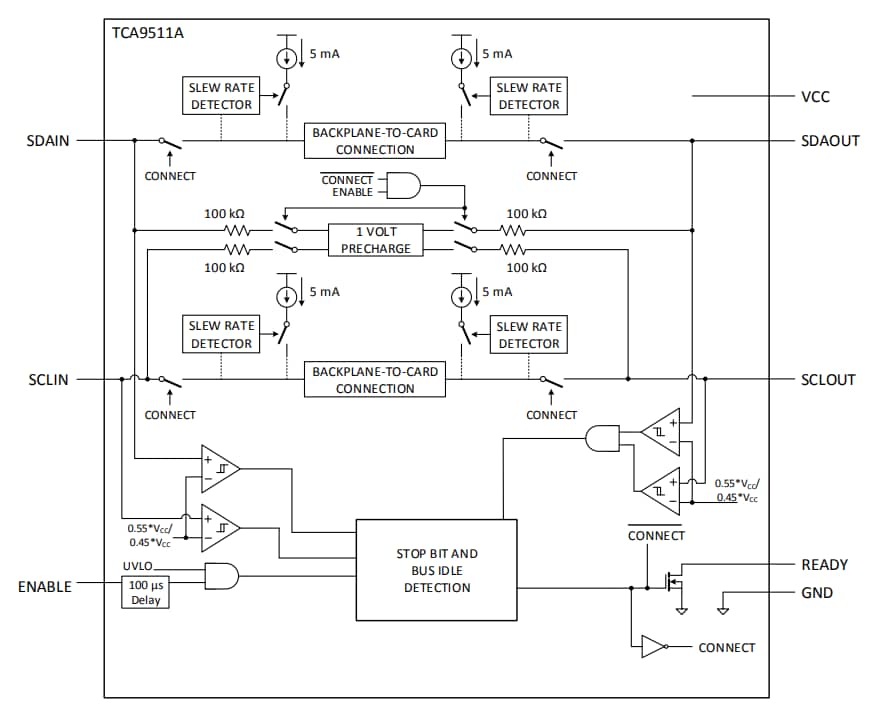

Le tampon de bus I2C et SMBus échangeable à chaud TCA9511A de Texas Instruments est un tampon de bus I²C échangeable à chaud. Le composant prend en charge l'insertion de cartes d'E/S dans un panneau arrière sous tension sans corruption des bus de données et d'horloge. La circuiterie de contrôle empêche les lignes (entrée) I²C côté panneau arrière d'être connectées aux lignes (sortie) I²C côté carte jusqu'à ce qu'une commande d'arrêt ou une condition d'inactivité du bus se produise sur le panneau arrière sans conflit de bus sur la carte. Le TCA9511A de Texas Instruments fournit une mémoire tampon bidirectionnelle lorsque la connexion est établie, maintenant les capacités du panneau arrière et de la carte séparées. Pendant l'insertion, les lignes SDA et SCL sont préchargées à 1 V pour minimiser le courant nécessaire à la charge de la capacité parasite du composant.
