Texas Instruments Module d'évaluation pour émetteur-récepteur TCAN1145EVM
Le module d'évaluation (EVM) d'émetteur-récepteur TCAN1043AEVM de Texas Instruments aide les utilisateurs à évaluer l´exploitation et les performances des émetteurs-récepteurs FD CAN TCAN1043A-Q1 et TCAN1043M-Q1 dans le boîtier SOT (DYY). La capacité d'effectuer une évaluation au niveau du système à l'aide des broches VIO, EN, INH, nSTB, VSUP, WAKE et nFAULT peut être réalisée sur le module d'évaluation. Il fournit également des composants de terminaison de bus, de filtrage de bus et de protection.
Le module d'évaluation TCAN1043A-Q1 de Texas Instruments dispose de connexions simples à toutes les broches nécessaires du dispositif émetteur-récepteur CAN et des cavaliers lorsque cela est essentiel pour fournir une flexibilité pour la configuration de la broche du dispositif et du bus CAN. Il existe des points d'essai (boucles) pour tous les points principaux où un sondage est nécessaire pour l'évaluation, tels que GND, VCC, TXD, RXD, CANH, CANL, EN, nFAULT et WAKE. Le module d'évaluation prend en charge de nombreuses options pour la configuration de bus CAN.
Caractéristiques
- Accès facile à toutes les broches de l'émetteur-récepteur CAN
- Empreintes de circuit imprimé fournies pour les composants de protection/filtre communs pour le bus CAN
- La sérigraphie est étiquetée en profondeur pour une utilisation facile
- La terminaison peut être activée de manière sélective via des cavaliers

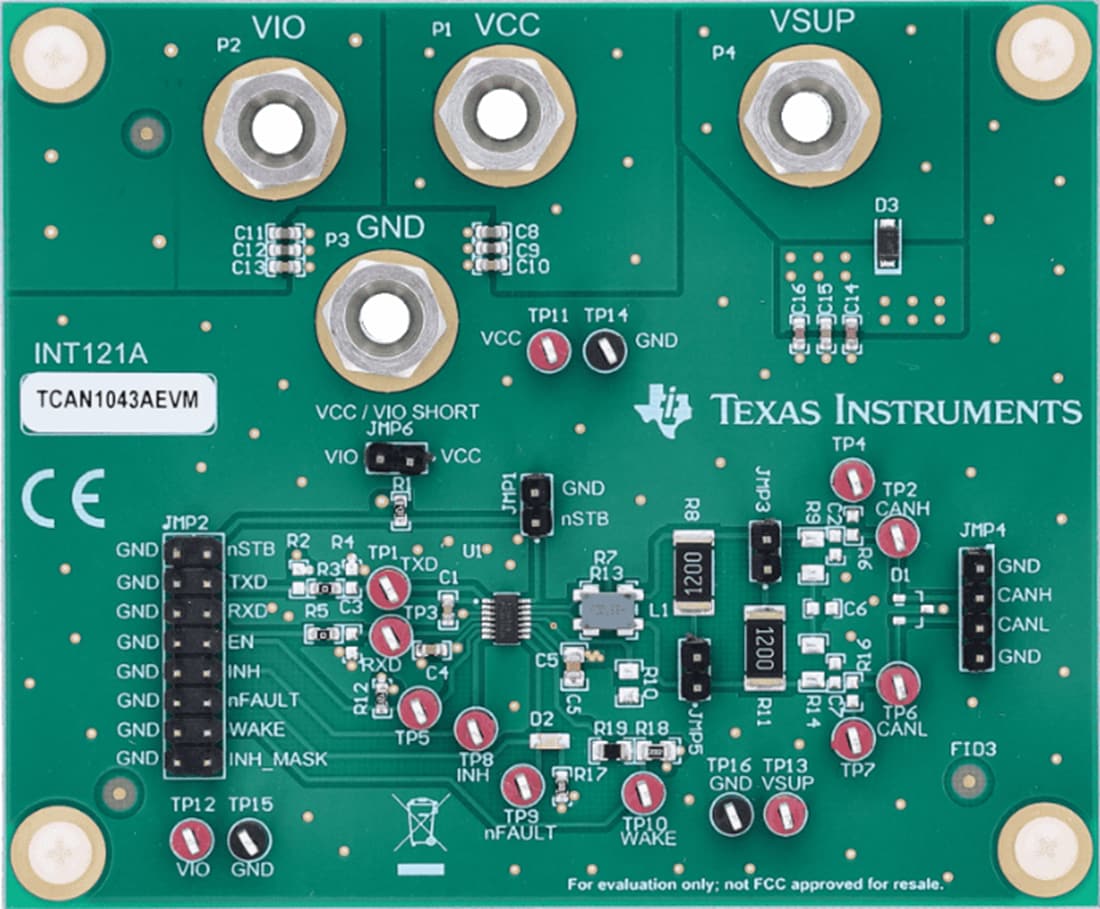

Agencement de la carte
Produits associés
Texas Instruments Émetteur-récepteur CAN à tolérance aux pannes TCAN1043xx-Q1
Répond aux exigences pour la couche physique de la norme de CAN à haut débit ISO 11898-2 (2016).
Texas Instruments Émetteur-récepteur FD CAN automobile TCAN1043A-Q1
Satisfait les exigences de couche physique de la norme CAN haut débit ISO 11898-2:2016.
