Texas Instruments Pilotes de sortie de capteur numérique TIOS102/TIOS102x
Les pilotes de sortie de capteur numérique TIOS102/TIOS102x de Texas Instruments sont configurables comme pilotes côté haut, côté bas ou push-pull. Ces composants peuvent supporter jusqu'à 1,2 kV (500 Ω) de surtension CEI 61000-4-5 et disposent d'une protection intégrée contre la polarité inverse. Une interface programmable par broche dans le TIOS102/TIOS102x de Texas Instruments permet une interface facile avec les circuits. La limite de courant de sortie peut être configurée à l'aide d'une résistance externe. Des fonctions de signalement des défaillances et de protection interne sont fournies pour les conditions de sous-tension, de surintensité et de surchauffe.
Caractéristiques
- Fonctionnement à large alimentation
- Tension d'alimentation de 4,75 V à 36 V (TIOS102, TIOS1023)
- Tension d'alimentation de 7 V à 36 V (TIOS1025)
- Sortie configurable PNP, NPN ou push-pull
- Possibilité de mettre en œuvre une sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- Brochage compatible avec TIOS101(x) avec des performances améliorées
- Faible tension résiduelle de 0,5 V (standard) à 200 mA
- Capacité de limitation de courant du pilote actif
- Performances thermiques améliorées du boîtier
- Taux de dérive du pilote plus lent pour réduire les dépassements (maximum de 750 ns)
- Caractéristiques de protection intégrées pour les systèmes robustes
- Limite de surintensité du pilote configurable (50 mA à 350 mA)
- Protection active contre la polarité inverse jusqu'à 65 V sur VCC, OUT et GND
- Indicateur de défaillance pour les défaillances de surintensité, de surchauffe et UVLO
- Démagnétisation sûre et rapide des charges inductives importantes
- Fonctionnement à température ambiante étendue de –40 °C à +125 °C
- Protection CEM intégrée sur VCC et OUT
- Décharge par contact ESD CEI 61000-4-2 ±8 kV
- Transitoires électriques rapides CEI 61000-4-4 ±4 kV
- Surtension CEI 61000-4-5 ±1,2 kV/500 Ω
- Grande capacité de pilotage de charge capacitive
- Courant d'alimentation au repos < 1,5 mA (standard) (lorsque le pilote est désactivé)
- Options LDO intégrées pour un courant pouvant atteindre 20 mA
- TIOS1023 : LDO 3,3 V
- TIOS1025 : LDO 5 V
- TIOS1023L (DSBGA) : sortie LDO 3,3 V/5 V sélectionnable
- Petites options de boîtier à encombrement réduit
- Boîtier VSON à 10 broches de 3 mm x 3 mm (compatible broche à broche avec TIOS101)
- Boîtier DSBGA 1,7 mm x 2,45 mm
Applications
- Commutateurs de proximité
- Capteurs capacitifs et inductifs
- Actionneurs
- Sorties numériques

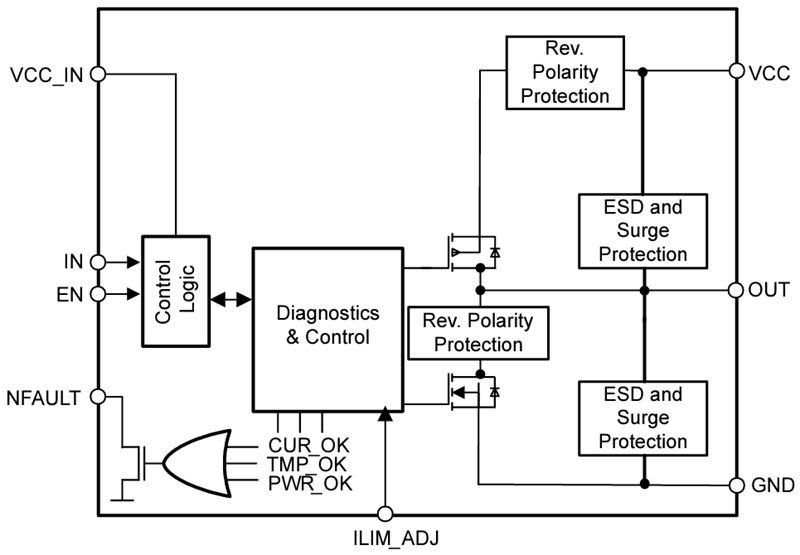

Schéma de principe fonctionnel
Ressources supplémentaires
Outil de développement associé
Texas Instruments Module d'évaluation (EVM) IO-Link TIOX1X2XEVM
Permet aux utilisateurs d'évaluer toutes les caractéristiques des familles d'émetteurs-récepteurs IO-Link TIOL112x et TIOS102x.
Publié le: 2023-02-27
| Mis à jour le: 2023-10-27
