Texas Instruments Pilotes d'affichage LED TLC6989

Les pilotes d'affichage LED TLC6989 de Texas Instruments fournissent une connectivité compatible SPI qui contrôle la famille de dispositifs TLC698x à l'aide d'un contrôleur SPI standard. Le dispositif compte un oscillateur interne pour générer l'horloge continue requise par la famille TLC698x. Un vacillement peut être ajouté à l'horloge continue pour une amélioration des EMI. Les données transmises sont alignées sur l'horloge continue pour maintenir les exigences de minutage de l'interface CCSI.

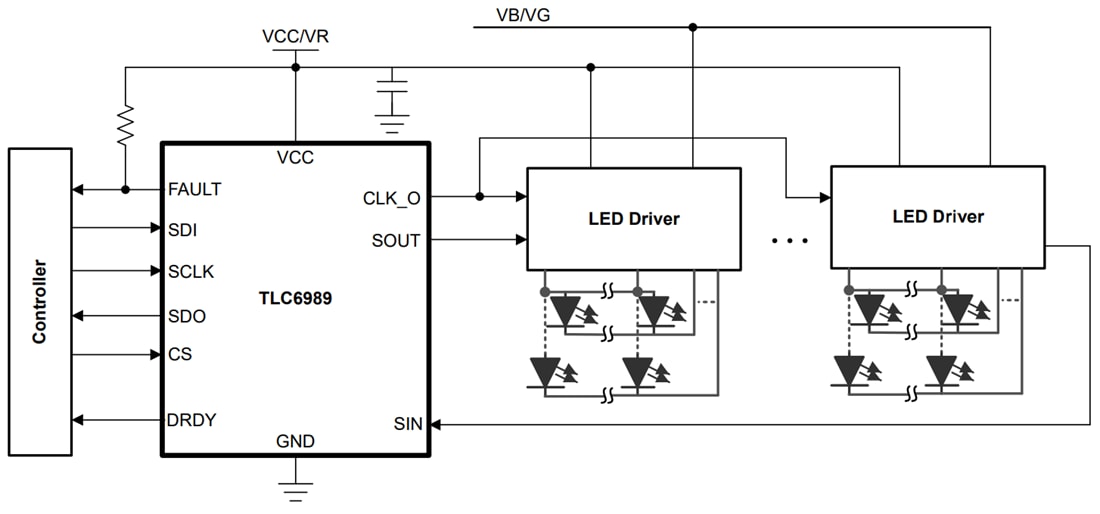

Le TLC6989 de Texas Instruments intègre les rapports de défauts dans la chaîne en guirlande TLC698x et la borne TLC6989. Il protège la transmission des données des commandes d'enregistrement et de VSYNC vers la chaîne en guirlande TLC698x ainsi que la ligne de données contre les défauts de blocage. Une application standard inclut une connectivité compatible SPI pour les dispositifs TLC6983 et TLC6984.

Caractéristiques

Tension d'exploitation V_CC : plage de 2,5 V à 5,5 V
Périphérique SPI
- Taux de transfert des données jusqu'à 20 MHz
- Prend en charge plusieurs périphériques avec un seul contrôleur
Contrôleur et périphérique d'interface série à horloge continue (CCSI)
- Débit de transfert de données jusqu'à 20 MHz
- Vacillement de l'horloge programmable pour une amélioration des EMI

Diagnostics
- Broche de défaut à drain ouvert
- Détection de perte de communication SPI
- CRC pour communication SPI
- Intégrité des données CCSI
Interruption de disponibilité des données
