Texas Instruments CAN Audio Burr-Brown™ 768 kHz TLV320ADC6120
Le CAN Audio Burr-Brown™ 768 kHz TLV320ADC6120 de Texas Instruments offre des performances élevées et un échantillonnage simultané jusqu'à deux canaux analogiques ou quatre canaux numériques pour l'entrée du microphone à modulation de densité d'impulsion (PDM). Prenant en charge les entrées de ligne et de microphone, le CAN permet des configurations d'entrée asymétriques et différentielles.
Le CAN Audio Burr-Brown 768 kHz TLV320ADC6120 de TI combine un gain de canal programmable, une commande de volume numérique, une tension de polarisation de microphone programmable, une boucle à verrouillage de phase (PLL), un filtre passe-haut (HPF) programmable, des filtres biquad et des modes de filtre à faible latence. Tout en activant des taux d'échantillonnage jusqu'à 768 kHz. Le dispositif dispose de formats audio multiplexage à division temporelle (TDM), I2S ou justifié à gauche (LJ) et permet un contrôle avec l'interface I2C.
Ces caractéristiques de haute performance intégrées et la possibilité d'être alimenté à partir d'une seule alimentation de 3,3 V ou 1,8 V font de ce dispositif un excellent choix pour les systèmes audio à espace restreint dans les applications d'enregistrement de microphone à champ lointain.
Le TLV320ADC6120 est logé dans un boîtier WQFN à 20 broches et dispose d'une plage de température de fonctionnement de -40 °C à +125 °C.
Caractéristiques
- CAN hautes performances multicanaux :
- Microphones analogiques à 2 canaux ou entrée en ligne
- Microphones PDM numériques 4 voies
- Jusqu'à 2 voies de microphone analogiques et jusqu'à 2 voies numériques
- Performances d'entrée différentielle de ligne et de microphone CAN :
- Plage dynamique (DR) :
- Amplificateur de plage dynamique (DRE) de 123 dB activé
- 113 dB, DRE désactivé
- –95dB THD+N
- Plage dynamique (DR) :
- Mode de sommation des canaux CAN, performances DR de 116 dB, DRE désactivé, sommation à 2 voies
- Tension d'entrée CAN :
- Entrées à pleine échelle 2 VRMS différentielles
- Entrées à pleine échelle 1 VRMS, asymétriques
- Taux d'échantillonnage CAN (fS) = 8 kHz à 768 kHz
- Paramètres de canal programmables :
- gain de canal par incréments de 0,5 dB, de 0 dB à 42 dB,
- Commande de volume numérique de -100 dB à 27 dB
- Étalonnage du gain avec une résolution de 0,1 dB
- Étalonnage de phase avec une résolution de 163 ns
- Génération de polarisation de microphone programmable ou de tension d'alimentation
- Sélection du filtre de traitement du signal à faible latence
- Filtres numériques HPF et biquad programmables
- Contrôleur de gain automatique (AGC)
- Détection d'activité vocale (VAD)
- Interface de commande I2C
- PLL audio haute performance intégré
- Configurations de réglage automatique du diviseur d'horloge
- Interface de données série audio :
- Format TDM, I2S, ou justifié à gauche (LJ)
- Longueur de mot 16 bits, 20 bits, 24 bits ou 32 bits
- Interface maître ou esclave
- Fonctionnement à alimentation unique 3,3 V ou 1,8 V
- Fonctionnement d'alimentation E/S 3,3 V ou 1,8 V
- Consommation électrique pour une alimentation AVDD de 1,8 V de 9,5 mW/voie à un taux d'échantillonnage de 48 kHz
Applications
- Haut-parleurs intelligents
- Caméras réseau IP
- Microphones professionnels et systèmes sans fil
- Systèmes de visioconférence
Module d'évaluation associé
Texas Instruments Module d'évaluation CAN Audio ADC6120EVM-PDK
Teste les capacités du TLV320ADC6120, un CAN audio à deux canaux et hautes performances.

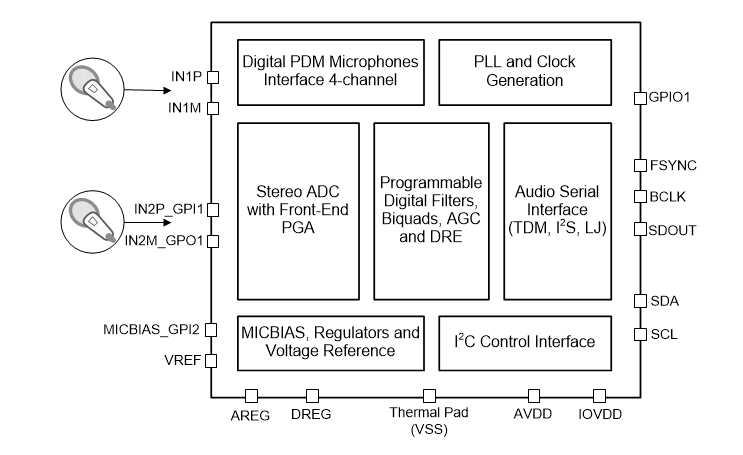

Schéma de principe simplifié
