Texas Instruments Module d'évaluation (EVM) de comparateur TLV3601EVM
Le module d'évaluation (EVM) du comparateur TLV3601EVM de Texas Instruments est conçu pour évaluer les TLV3601 et TLV3603. Les TLV3601 et TLV3603 sont des comparateurs rail-à - rail haut débit de 2,5 ns avec sorties push-pull. Le module d'évaluation dispose d'options d'agencement pour simplifier l'évaluation des performances à l'aide de différents outils de mesure. La sortie du TLV3601 de Texas Instruments permet une connexion directe à une entrée d'oscilloscope à terminaison de 50 Ω ou à une sonde FET à haute vitesse et haute impédance. L'empreinte PCB pour le comparateur peut accueillir le SC70 TLV3601 à 5 broches ou le SC70 TLV3603 à 6 broches à souder sur la carte.
Caractéristiques
- Évaluer les performances du comparateur avec un délai de propagation inférieur à 2,3 ns
- Capacité à mesurer les sorties avec plusieurs méthodes de mesure (SMA, sonde active)
Équipement nécessaire
- Source d’alimentation
- Générateur fonctionnel à haut débit
- Temps de montée/descente rapide recommandé ( ≤ 500 ps)
- Oscilloscope haut débit avec terminaisons de 50 Ω
- Sonde FET à large bande passante
- Câbles/adaptateurs SMA
- Assurez-vous d'avoir des câbles de même longueur pour IN+SENSE, IN-SENSE et OUT
- Baril GND

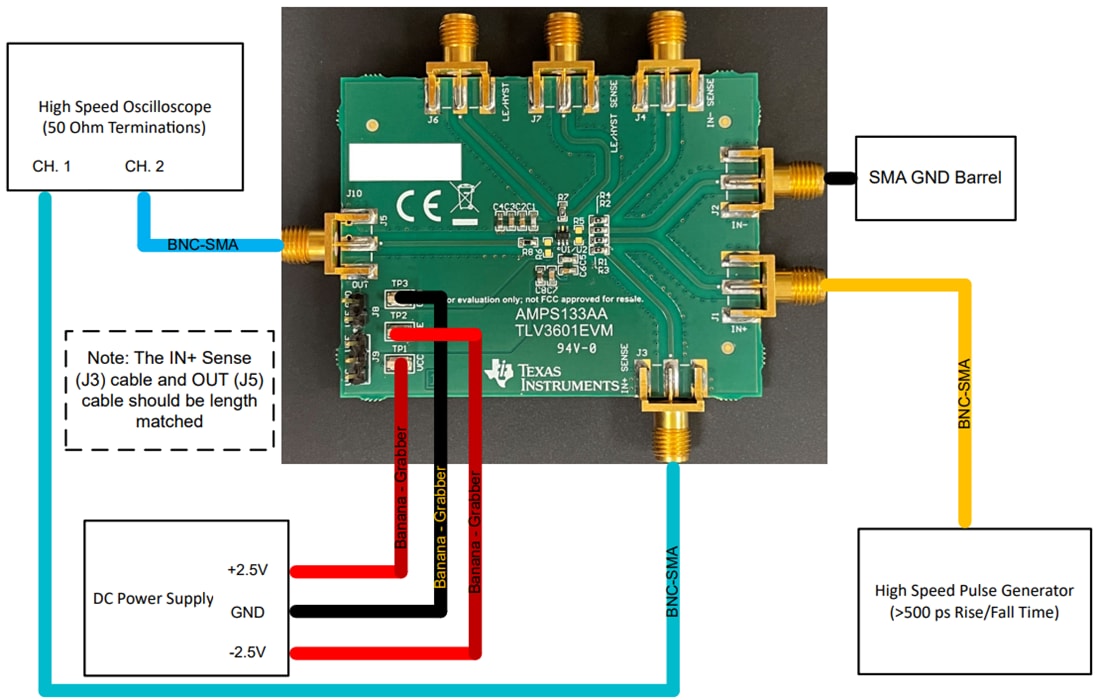

Configuration rapide
Produits associés
Texas Instruments Comparateur rail-à-rail TLV360x/TLV360x-Q1
Comparateur 325 MHz à délai de propagation de 2,5 ns avec entrées rail à rail encapsulé dans un minuscule boîtier SC-70 à 5 broches.
