Texas Instruments Module d'évaluation (EVM) de comparateur TLV3605EVM
Le module d'évaluation (EVM) de comparateur TLV3605EVM de Texas Instruments est conçu pour évaluer le comparateur TLV3605 haut débit. Le TLV3605EVM dispose d'options de disposition visant à simplifier l'évaluation des performances de synchronisation avec différents outils de mesure. La sortie du TLV3605 est conçue pour les signaux différentiels basse tension (LVDS), qui fournissent des signaux à haute vitesse pour interconnecter des dispositifs, tels que des FPGA avec une dissipation de puissance minimale. Le module d'évaluation permet d'évaluer les performances de verrouillage et d'arrêt sur le dispositif. Il permet également à l'utilisateur de régler manuellement l'hystérésis sur le TLV3605 de Texas Instruments.
Caractéristiques
- Évaluer la solution de comparateur avec un délai de propagation < 800 ns
- Mesurer la sortie LVDS avec plusieurs méthodes de mesure
- Signaux d'échantillonnage et de verrouillage
- Contrôle de l'entrée d'arrêt vers l'appareil
- Hystérésis réglable
Équipement nécessaire
- Alimentation
- Câbles/adaptateurs SMA
- Toutes les tensions et signaux d'entrée forcés doivent avoir des longueurs de câble assorties
- IN+, IN-, ARRÊT, LE/HYST
- Tous les signaux et tensions détectés
- LE/HYST SENSE, IN+SENSE, IN-SENSE, SHUTDOWN SENSE, OUT+ et OUT-
- Toutes les tensions et signaux d'entrée forcés doivent avoir des longueurs de câble assorties
- Générateur fonctionnel à haute vitesse avec sorties doubles
- Temps de montée/descente rapide recommandé ( ≤ 500 ps)
- Oscilloscope haut débit avec raccordements de 50 Ω
- Les sondes différentielles avec terminaisons de 100 Ω intégrées peuvent être utilisées pour raccorder correctement la sortie

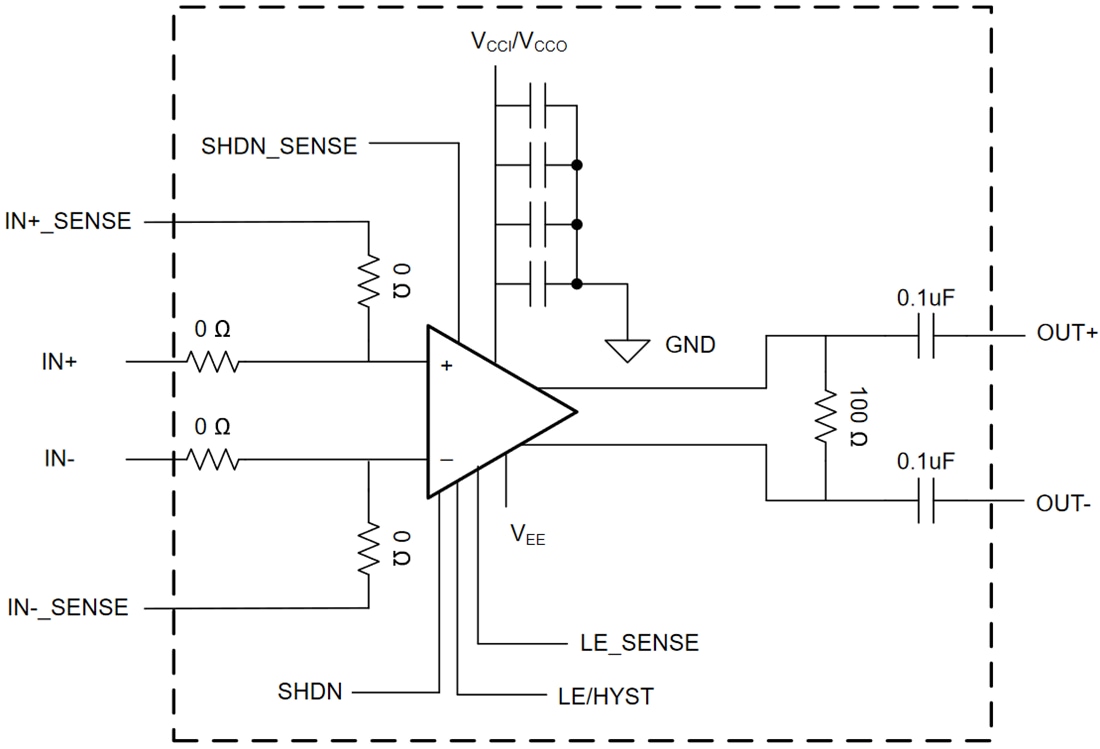

Schéma de principe fonctionnel
Produit associé
Texas Instruments Comparateurs haute vitesse TLV3604/TLV3605/TLV3607
Excellent choix pour les applications LiDAR, les récepteurs de ligne différentielle et les systèmes de test et de mesure.
