Texas Instruments Superviseur à nano puissance TLV841
Le superviseur à nano puissance TLV841 Texas Instruments est un superviseur de tension de précision avec une précision de seuil de ±0,5% dans un boîtier DSBGA ultra-compact. Le TLV841 offre trois variantes de brochage (S, M, C) pour fournir de nombreuses options uniques dans la taille de solution la plus petite de sa catégorie. L'hystérésis intégrée, ainsi que le délai de réinitialisation fixe ou programmable (TLV841C), empêchent les faux signaux de réinitialisation lors de la surveillance d'un rail de tension ou de signaux à bouton-poussoir. Sur les sorties actives basses du TLV841S, l'augmentation de l'hystérésis du seuil de tension peut être obtenue en ajoutant une résistance externe entre les broches de détection et de réinitialisation. Le TLV841, avec ses performances de précision, sa faible consommation d'énergie et son petit format compact, offre une solution idéale pour un large éventail d'applications alimentées par batterie telles que les produits personnels et grand public.
Les broches VDD et DÉTECTION séparées (TLV841S) permettent la redondance recherchée par les systèmes à haute fiabilité. La détection est découplée de VDD et peut surveiller des tensions de rail autres que VDD ou peut être utilisée comme une entrée à bouton-poussoir. L'utilisation optionnelle de résistances externes est prise en charge par l'entrée à haute impédance de la broche de détection. Le TLV841S offre des options de minutage à délai de réinitialisation fixe sans besoin de condensateur externe. Le TLV841C permet un délai de réinitialisation programmable, y compris un délai minimum lorsque la broche CT est laissée flottante. Le TLV841M offre une broche de réinitialisation manuelle (MR) séparée pour forcer une condition de réinitialisation avec un signal externe ou pour être utilisé comme une entrée à bouton-poussoir. Le TLV841M peut être configuré pour la surveillance de broches VDD et MR pour créer une solution simple de superviseur à deux canaux. Le TLV841 Texas Instruments fonctionne sur une plage de température de -40°C à +125 C (TA).
Caractéristiques
- Conçu pour des performances élevées
- Courant de repos nano 125 nA (standard)
- Précision de seuil élevée ±0,5% (standard)
- Hystérésis de précision intégrée (VHYS) 5% (standard)
- Conçu pour un large éventail d'applications
- Plage de tension de fonctionnement de 0,7 V à 5,5 V
- Tension de seuil réglable de 0,505v (standard)
- Tension fixe (VIT-): 0,8 V à 4,9 V par incréments de 0,1 V
- Broche de détection séparée (TLV841S)
- Réinitialisation manuelle Active basse (MR) (TLV841M)
- Surveillance à bouton-poussoir pour TLV841 (variantes S/M)
- Délai de réinitialisation (Td): programmable par condensateur (TLV841C)
- 40 µs (standard) sans délai minimum du condensateur
- Délai de réinitialisation (Td): options de délai fixe (TLV841M et TLV841S)
- 40µs, 2ms, 10ms, 30ms, 50ms, 80ms, 100ms, 150ms, 200ms
- Plage de température : de -40° C à + 125° C
- Plage de tension de fonctionnement de 0,7 V à 5,5 V
- Topologies à sorties multiples, type de boîtier
- TLV841xxDL: drain ouvert, actif bas (RÉINITIALISATION)
- TLV841xxPL: push-pull, Actif-bas (RÉINITIALISATION)
- TLV841xxDH: drain ouvert, actif-élevé (RÉINITIALISATION)
- TLV841xxPH: push-pull, Actif-haut (RÉINITIALISATION)
- Boîtier : 0,73 mm x 0,73 mm DSBGA
Applications
- Appareils électroniques personnels, y compris appareils portables et appareils auditifs
- Home cinéma et divertissement
- Point de vente électronique
- Infrastructure de réseau
- Centre de données et informatique d'entreprise

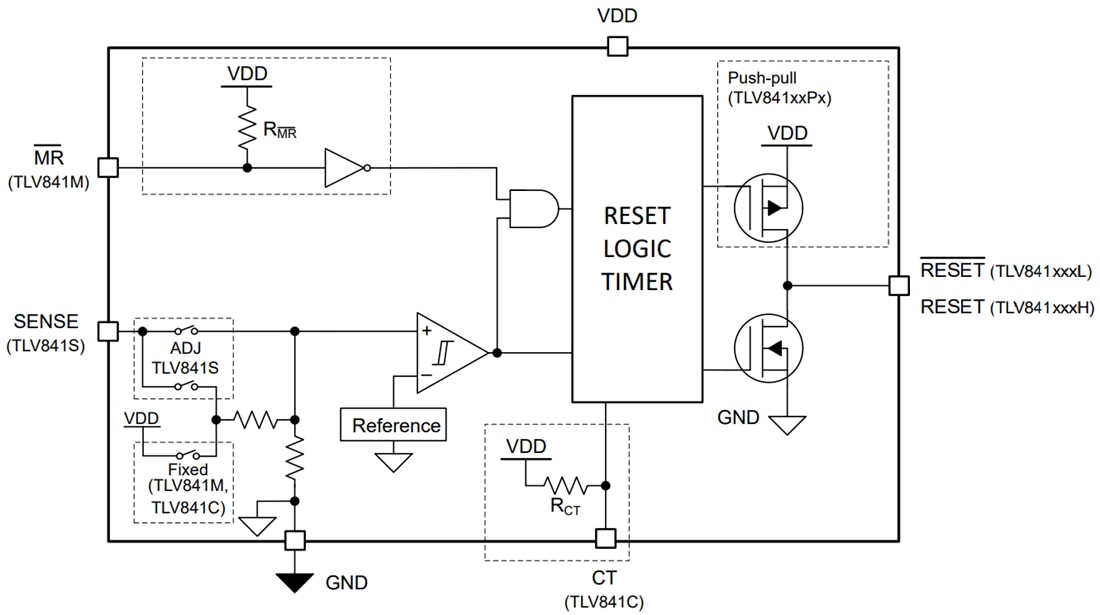

Schéma de principe fonctionnel
Outils de développement associés
Texas Instruments Module d'évaluation TLV841EVM
Évalue le fonctionnement du superviseur de tension TLV841 dans un boîtier format puce à 4 broches.
