Texas Instruments Commutateur à effet Hall à axe Z TMAG5230
Le commutateur à effet Hall à axe Z TMAG5230 de Texas Instruments est idéal pour les applications de détection de position magnétique. Le commutateur est disponible dans un boîtier DSBGA (WCSP) à facteur de forme ultra-compact qui prend en charge les sorties unipolaires et omnipolaires. Le TMAG5230 prend en charge de multiples combinaisons de seuils de haute sensibilité et divers taux d'échantillonnage, permettant une conception de système flexible pour la sélection d'aimants, la sensibilité et les exigences en matière d'alimentation.
Le commutateur à effet Hall à axe Z TMAG5230 de TI est disponible avec une sortie push-pull pour éliminer le besoin d'une résistance de pull-up externe, ou avec une sortie open-drain qui permet d'utiliser une tension d'E/S différente de la tension d'alimentation du TMAG5230. La sortie à drain ouvert peut supporter des tensions supérieures à VCC, ce qui élimine le besoin de séquencement de l'alimentation.
Caractéristiques
- Plage de température ambiante de -40 °C à 125 °C
- Options de détection de pôle magnétique :
- Omnipolaire
- Unipolaire double
- Type de sortie :
- Push-pull
- Drain ouvert
- Plage de tension d'alimentation de 1,65 V à 5,5 V
- État de sortie actif (lorsque B>BOP) : bas (Vol)
- Points de fonctionnement magnétique (BOP) : -2,4 mT à 24 mT
- Faible consommation moyenne de courant de 1,6 pA
- Fréquences d'échantillonnage de -1,25 Hz à 2,5 kHz
- Boîtier DSBGA à 4 broches conforme aux normes de l'industrie
Applications
- Tablettes
- Smartphones
- Ordinateurs portables
- Écouteurs
- Lunettes AR/VR
- Appareils photo numériques

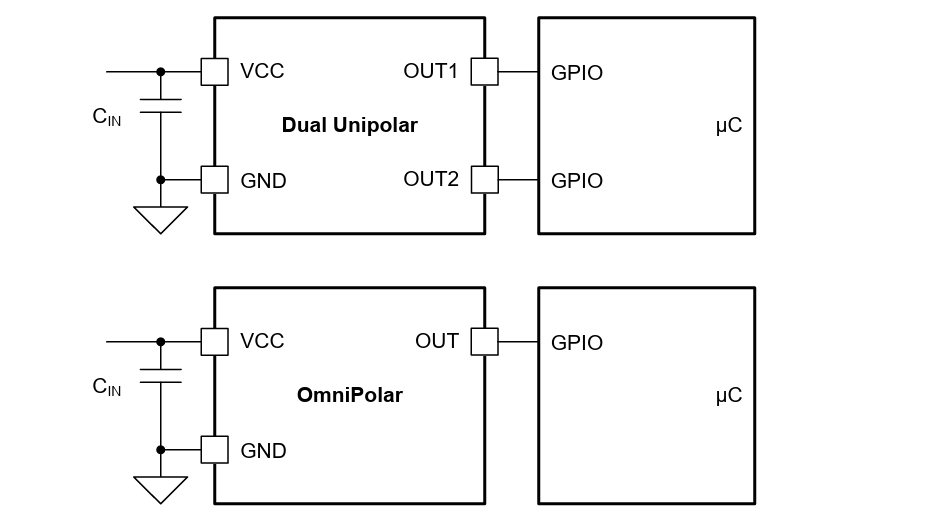

Schéma simplifié
