Texas Instruments Module d'évaluation de carte de contrôle TMDSCNCD280039C
Le module d'évaluation (EVM) ControlCARD TMDSCNCD280039C de Texas Instruments est une carte d'évaluation et de développement à faible coût pour la série de microcontrôleurs (MCU) C2000™ F28003x de TI. Il est fourni avec un HSEC180 (connecteur de bord haut débit à 180 broches) et, en tant que carte de contrôle, est idéal pour l'évaluation initiale et le prototypage. Pour évaluer le TMDSCNCD280039C de Texas Instruments, une station d'accueil TMDSHSECDOCK à 180 broches est nécessaire et peut être achetée séparément.
Caractéristiques
- Caractéristiques matérielles
- La sonde de débogage USB vers JTAG XDS110 embarquée isolée permet une programmation et un débogage en temps réel dans le système
- Interface HSEC controlCARD standard à 180 broches
- E/S analogiques, E/S numériques et signaux JTAG à interface carte
- Les fichiers matériels sont dans C2000Ware, sous boards\controlCARDs\TMDSCNCD280039C
- Caractéristiques logicielles
- Téléchargement gratuit de l'IDE (environnement de développement intégré) Code Composer Studio
- Téléchargement gratuit de C2000Ware pour les pilotes de dispositif et les exemples de projets
- SDK DigitalPower et powerSUITE
- SDK MotorControl
Contenu du kit
- Carte d'évaluation TMDSCNCD280039C
- Câble USB Type-A mâle vers USB Type-C® mâle
Logiciels
- C2000WARE — C2000Ware pour MCU C2000
- C2000WARE-DIGITALPOWER-SDK — kit de développement logiciel (SDK) DigitalPower pour MCU C2000™
- C2000WARE-MOTORCONTROL-SDK — kit de développement logiciel (SDK) MotorControl pour MCU C2000™
- CCSTUDIO-C2000 - Environnement de développement intégré (IDE) Code Composer Studio (CCS) pour les microcontrôleurs C2000
- POWERSUITE — outils logiciels de conception d'alimentation électrique numérique powerSUITE - pour MCU C2000™
Vidéos

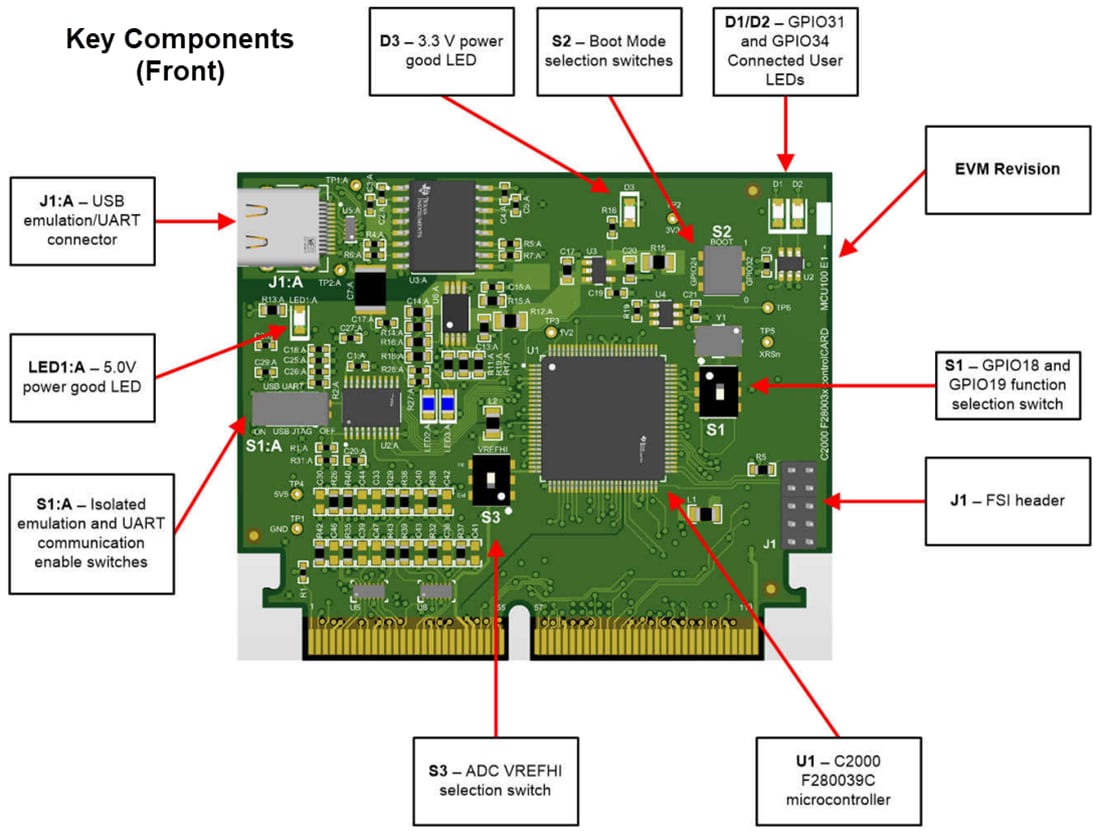

Composants clés - Avant

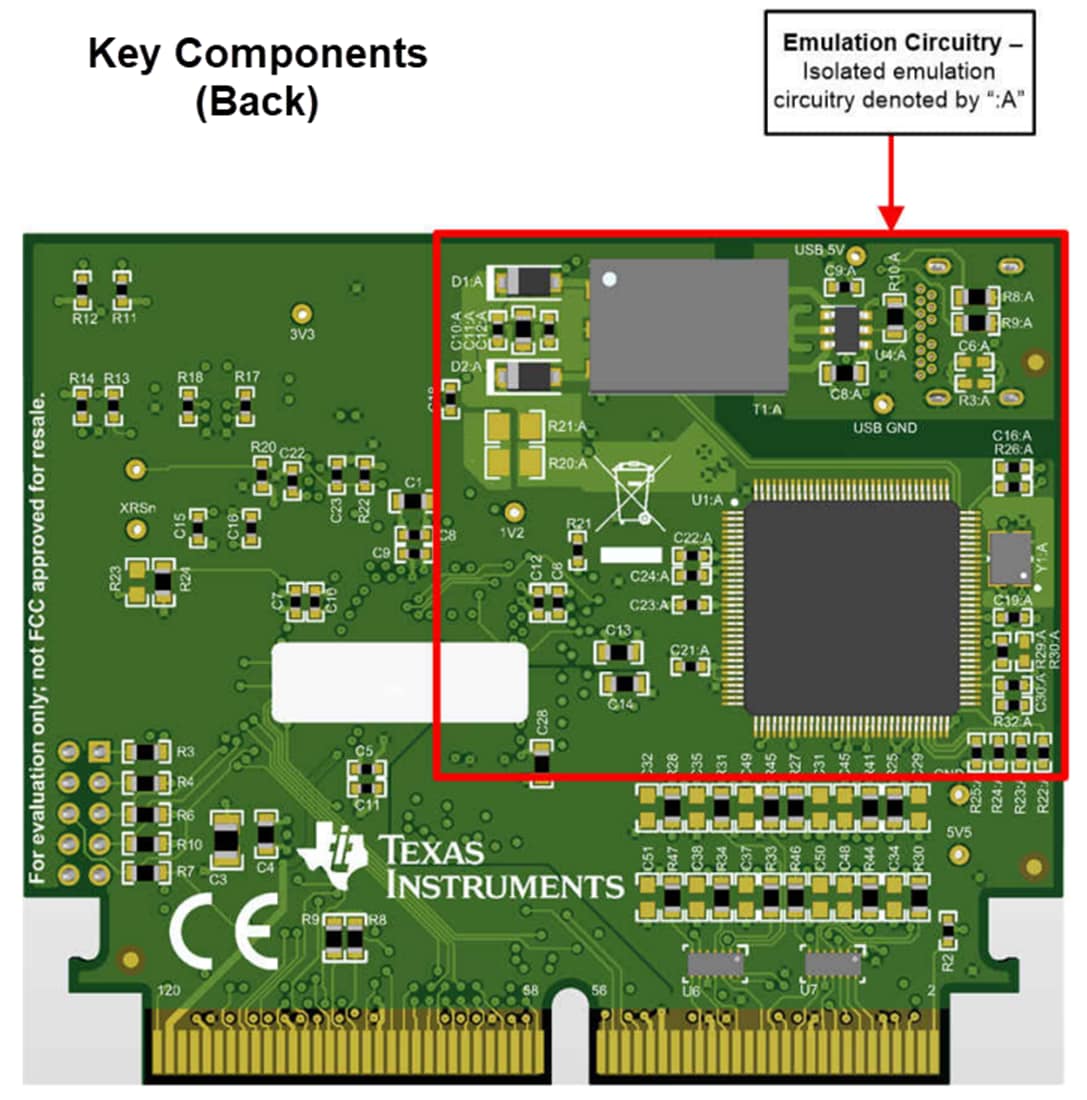

Composants clés - Arrière
