Texas Instruments Module d'évaluation de carte de contrôle TMDSCNCD28P65X
Le module d'évaluation (EVM) de carte de contrôle TMDSCNCD28P65X de Texas Instruments est une carte d'évaluation et de développement économique pour la série de microcontrôleurs (MCU) C2000™ de TI des composants F28P65x. Ce module est fourni avec un HSEC180 (connecteur de bord haute vitesse à 180 broches) et, en tant que carte de contrôle, il est idéal pour l'évaluation initiale et le prototypage. Pour l'évaluation du TMDSCNCD28P65X de Texas Instruments, une station d'accueil à 180 broches TMDSHSECDOCK est nécessaire et peut être achetée séparément ou sous forme de kit groupé.
Caractéristiques
- Caractéristiques du logiciel
- IDE Code Composer Studio TI - Environnement de développement intégré (IDE) pour les microcontrôleurs et les processeurs intégrés TI
- Kits de développement logiciel (SDK)
- C2000Ware - pilotes et exemples de dispositifs de bas niveau
- SDK MotorControl - Développement de système de contrôle de moteur pour diverses applications de contrôle de moteur triphasé
- SDK DigitalPower - Développement de système d'alimentation numérique pour diverses applications d'alimentation électrique CA-CC, CC-CC et CC-CA
- Caractéristiques matérielles
- La sonde de débogage USB vers JTAG XDS110 embarquée isolée permet une programmation et un débogage en temps réel dans le système
- Interface HSEC controlCARD standard à 180 broches
- Contrôleur esclave EtherCAT 2 ports
- E/S analogiques, E/S numériques et signaux JTAG à interface HSEC standard à 180 broches
Contenu du kit
- Carte d'évaluation TMDSCNCD28P65X
- Câble USB Type-A mâle vers USB Type-C™ mâle

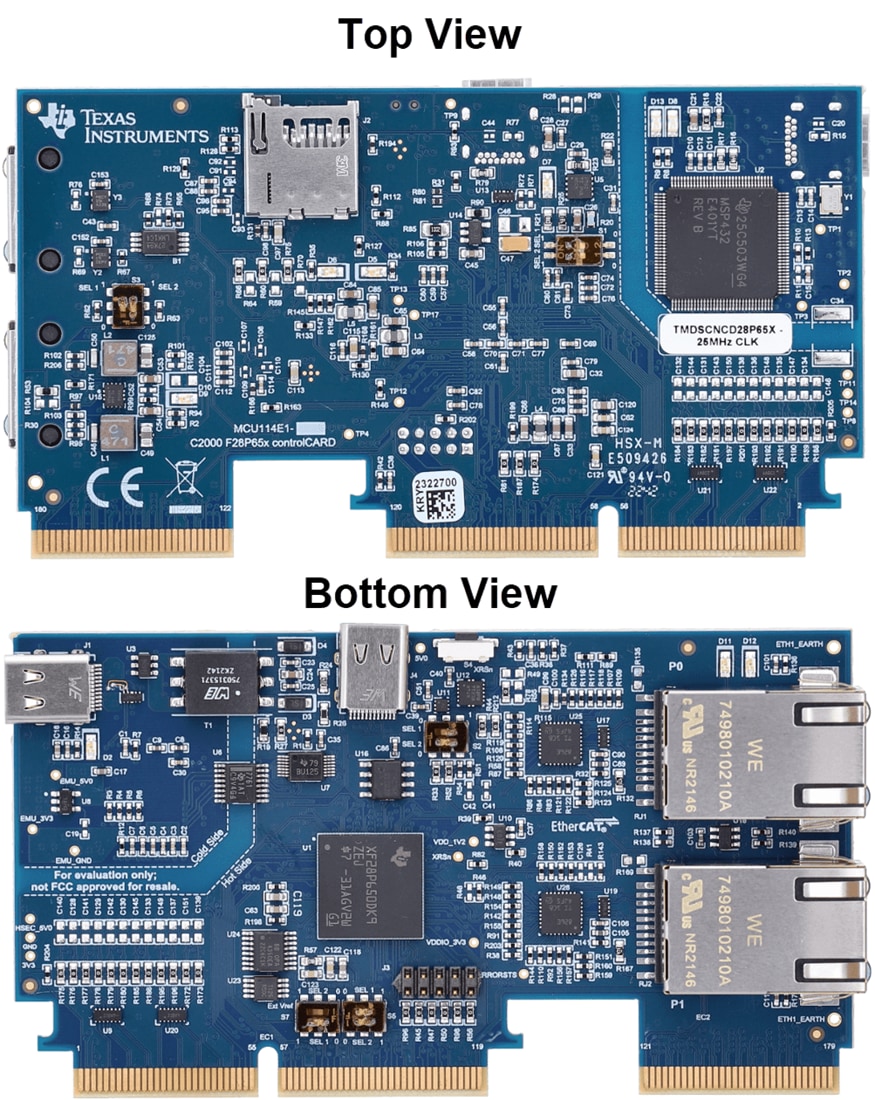

Disposition de la carte
Outil de développement associé
Texas Instruments TMDSHSECDOCK Baseboard Docking Station
Provides header pin access to key signals on compatible HSEC180-based controlCARDs.
