Texas Instruments Capteur de température numérique TMP139

Le capteur de température numérique TMP139 de Texas Instruments est un capteur de température de haute précision doté d'une interface numérique compatible I2C /I3C prenant en charge les interruptions dans la bande (IBI). En prenant en charge les exigences d'interface du JEDEC JESD302-1 pour les dispositifs de classe B, le TMP139 dépasse les exigences de précision de température de la spécification, permettant des modules de mémoire DDR5 plus performants. Disponible en boîtier DSBGA compact à 6 billes, le TMP139 est conçu pour les applications de surveillance thermique à haut débit, haute précision et faible puissance.

Le TMP139 de Texas Instruments dispose d'une précision standard de ±0,25 °C sur l'ensemble de la plage de température de –40 °C à +125 °C et offre un convertisseur analogique-numérique (ADC) à 11 bits sur puce fournissant une résolution de température de 0,25 °C. Le TMP139 est conçu pour fonctionner à partir d'une alimentation électrique centrale de 1,8 V et d'une alimentation E/S de 1 V, avec un faible courant de repos moyen standard de 4,7 µA lors de la réalisation de conversions toutes les 125 ms.

Caractéristiques

  • Prend en charge le capteur de température de classe B JEDEC JESD302-1 DDR5
  • Dépasse les caractéristiques techniques de précision de température JEDEC
    • ±0,25° C standard
    • ±0,5° C maximum (+75° C à +95° C)
    • ±0,75° C maximum (–40° C à +125° C)
  • Plage de température de fonctionnement de -40 °C à +125 °C
  • Basse consommation énergétique
    • Courant de repos moyen standard de 4,7 µA
    • Courant de veille standard de 0,6 µA
  • Une alimentation E/S de 1 V
  • Une alimentation électrique centrale de 1,8 V
  • Interface de bus série à deux fils (modes d'exploitation de base I2C et I3C)
  • Débit de transfert de données jusqu'à 12,5 MHz en mode de base I3C
  • Interruption en bande (IBI) pour alerter l'hôte
  • Fonction de vérification d'erreur de parité pour les écritures d'hôte
  • Fonction de vérification des erreurs de paquets pour la lecture et l'écriture de l'hôte
  • Résolution 11 bits 0,25° C (1 LSB)
  • Boîtier DSBGA (WCSP) standard à 6 billes avec un pas de 0,5 mm

Applications

  • Modules DDR5 DIMM
  • Serveur
  • Ordinateurs portables
  • Postes de travail
  • SSD

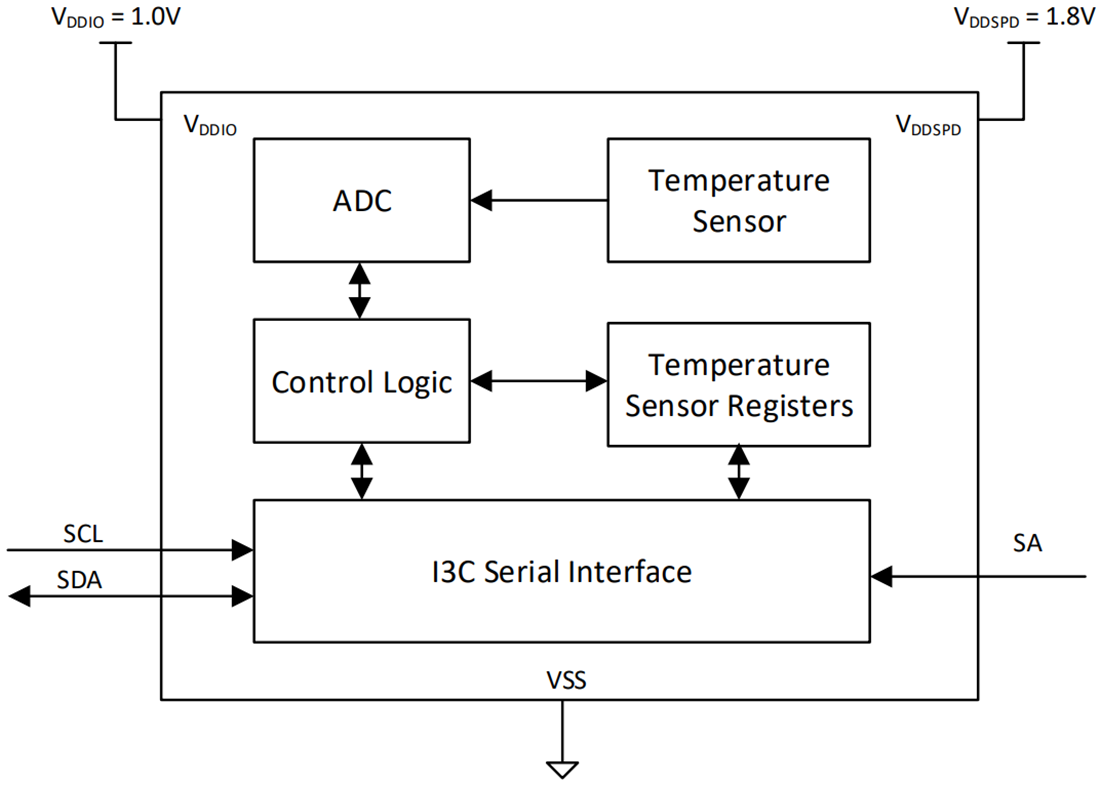

Schéma fonctionnel

Schéma de principe - Texas Instruments Capteur de température numérique TMP139
